真空工藝中經(jīng)常會遇到不銹鋼—不銹鋼、可伐—可伐、無氧銅—無氧銅的焊接,還有不銹鋼—可伐、不銹鋼與無氧銅、鈦、鎢、鉭等金屬材料的氬弧焊。

1、不銹鋼材料的氬弧焊接

      奧氏體不銹鋼(如1Cr18Ni9Ti等)是超高真空系統(tǒng)中的常用材料,通常使用氬弧焊。該類材料在弧焊時(shí),常遇到的主要問題是熱狀態(tài)下的開裂問題,所以在設(shè)計(jì)不銹鋼焊縫時(shí)應(yīng)考慮消除應(yīng)力問題。不銹鋼焊縫附近不允許有鍍銅層及銀銅焊料的殘余存在。但是對鍍有鎳層的不銹鋼,經(jīng)氬弧焊后的焊縫有較好的氣密性和較高強(qiáng)度。用氬弧焊焊制不銹鋼工件時(shí),需要注意下列問題。

       ① 接頭形式和坡口尺寸應(yīng)根據(jù)工件厚度和焊接工藝來確定。坡口加工應(yīng)盡量采用機(jī)械加工辦法來完成;

       ② 焊接前應(yīng)將坡口、焊絲用丙酮或酒精擦洗,除去油污;

       ③ 焊接時(shí)以直流反接為宜。直流反接電弧穩(wěn)定。焊件受熱溫度較低,易于增強(qiáng)焊接材料金屬耐蝕能力。但鎢極氬弧焊采用直流正接為宜;

       ④ 為了減小母焊接材料的加熱量,在保證焊的情況下,盡量采用小電流、大焊速、短弧施焊,并應(yīng)避免焊條橫向擺動;

       ⑤ 施焊場地溫度不應(yīng)低于0℃,并且無對流空氣,以免影響氬氣保護(hù)效果;

     ⑥多層焊時(shí),每道焊縫焊完后,應(yīng)仔細(xì)清除殘?jiān)�及表面水銹,并冷至100℃以下再焊下一道。不銹鋼氬弧焊結(jié)構(gòu)見表4。

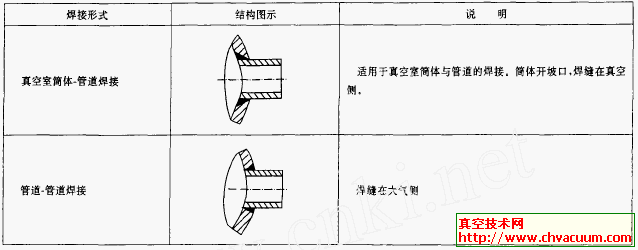

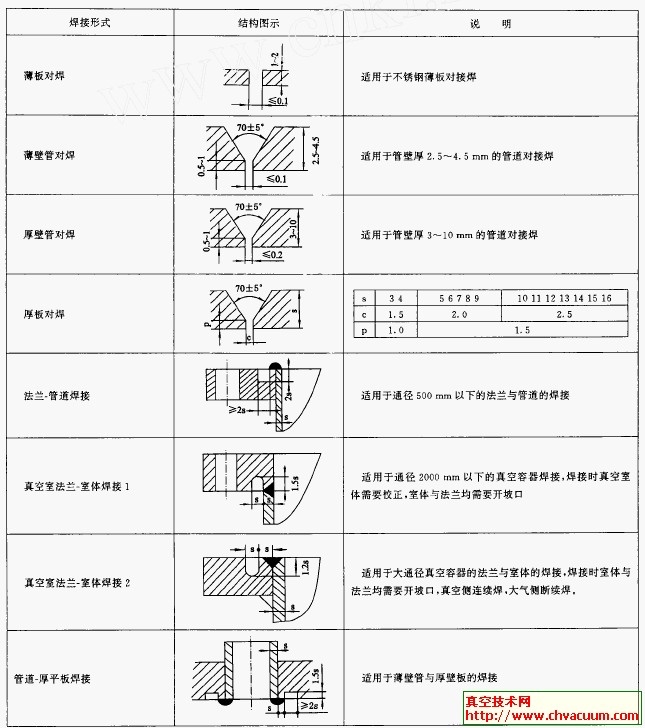

表4　不銹鋼氬弧焊焊接結(jié)構(gòu)
