CVD BN陶瓷與金屬接合方法與制備

2009-03-30 魯燕萍 北京真空電子技術研究所

            隨著新材料的開發及應用,非氧化物陶瓷,如AlN ,Si3N4 及BN 等氮化物陶瓷,以其獨特的性能愈來愈受到人們的重視。特別是化學氣相沉積(CVD) BN陶瓷,由于其優良的介電特性(低ε和tgδ)及良好的導熱性能,成為大功率微波電子器件理想的窗片材料及夾持材料。CVD BN陶瓷作為微波輸能窗及夾持桿應用的關鍵技術之一是它與金屬的氣密性接合。

         CVD BN陶瓷是一種高純陶瓷材料,純度可達99.99%,俗稱“白石墨”,屬六方層狀結構。它是一種典型的各向異性材料,在垂直于沉積面方向及平行于沉積面方向性能有很大差異。另外,它與AlN,Si3N4同屬共價鍵結構,且其共價鍵性比AlN,Si3N4更強,很難與其他物質發生化學反應。以上兩點使得CVD BN陶瓷很難實現金屬化及其與金屬的接合。

        根據現已報道的資料,目前掌握CVD BN與金屬氣密接合技術的主要是俄羅斯和英國。國內還沒有這方面的報道。本工作經過多年的摸索與研究,掌握了CVD BN陶瓷與金屬(無氧銅、可伐、鈦)的真空氣密封接技術及工藝,目前能成功地實現<10~36 mm 直徑的BN窗與金屬的氣密封接,并滿足了器件對封接件的熱性能考核要求。

       本文旨在通過對CVD BN陶瓷與金屬接合界面的微觀分析,探明其接合機理,從而為進一步的工藝研究及設計作指導。

       通過大量實驗,可認為實現CVD BN與金屬氣密接合的理想方法是Ti活性焊料法。其中Ti 的引入方式有很多種,可以以Ti箔、Ti粉或TiH2粉涂于瓷片表面或直接制成含Ti的活性焊料(如Ti2Ag2Cu)等形式引入,也可以以鍍膜方式在CVD BN表面濺射或蒸鍍一層Ti膜引入。其中在瓷片表面涂敷Ti 粉或TiH2 粉是最經濟的一種方式。如果被連接金屬是Ti,則被連接金屬本身即是活性Ti的來源。本實驗采用涂TiH2粉和使用Ti 作為被連接金屬(封接金屬)引入活性Ti。

        本實驗所用材料有: 無氧銅片(TUO), 鈦片(TAO), CVD BN (俄羅斯制造,純度99.7%),Ag2Cu片,Pd2Ag2Cu片和TiH2粉(純度99.65%) 。1號樣品的制備:以CVD BN陶瓷和無氧銅為被連接對象, Ti以TiH2方式引入,焊料為Pd2Ag2Cu。首先將CVD BN 片和無氧銅片切成長方條,按照常規的陶瓷、金屬清洗工藝清洗后,在CVD BN陶瓷的封接面上涂敷TiH2粉,然后按圖1裝架,在真空爐中于900~950℃下焊接,焊接工藝與實際應用工藝完全相同。

        2 號樣品的制備:以CVD BN陶瓷及金屬Ti作為封接對象, Ti本身即是活性Ti的來源,因此無須再在CVD BN表面涂敷Ti或TiH2粉。同上所述,將CVD BN片及鈦片切成長方條,清洗烘干后按圖2裝架,然后在真空爐中800~830℃焊接,焊接工藝與實際應用工藝相同。

CVDBN與金屬氣密接合

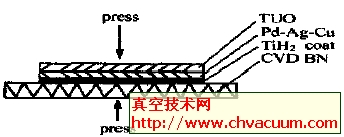

圖1  1 號樣品裝架示意圖

CVDBN與金屬氣密接合

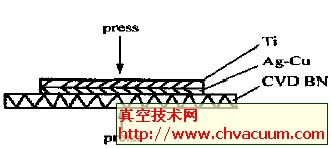

圖2  2 號樣品裝架示意圖

          將1號及2號樣品鑲嵌于環氧樹脂中,經一系列研磨,最后拋光清洗,利用日立S2450型EDX分析儀對其界面作SEM/ EDX 分析。分析之前樣品預先蒸C15~20min。將2號樣品沿陶瓷金屬接合界面撕開,用PH3500型ESCA作界面XPS分析。將CVD BN 陶瓷研碎,接一定比例與TiH2 粉混合,干壓成形,在真空爐中經900℃,30min 熱處理,用日本理光DlMax2RB 型衍射儀對所得樣品進行衍射相分析。
