ISO法蘭的主要型號和尺寸

2019-10-05 郭方準 實用真空技術

  ISO法蘭是口徑范圍大的O形橡膠圈密封真空法蘭,其主要型號和尺寸見表1。

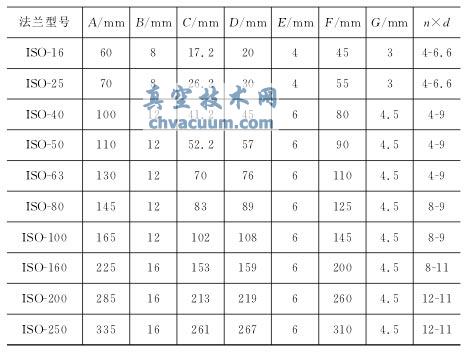

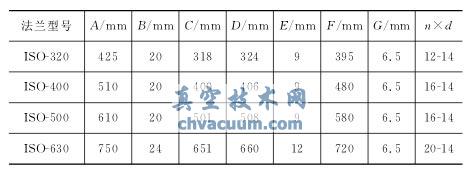

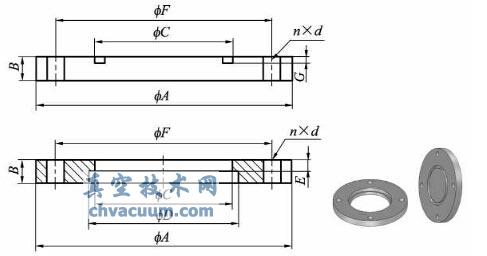

  表1 ISO法蘭的主要型號和尺寸

ISO法蘭的主要型號和尺寸

ISO法蘭的主要型號和尺寸

ISO法蘭的主要型號和尺寸

  注:n×d中n為孔的個數,d為孔徑
