①設計焊縫結構時，接頭必須焊透，應避免產生聚集污物的有害空間。真空技術中常見的焊接結構如圖4所示。從圖中可以看出，正確的焊接總是將焊縫放在真空一側并且進行深度熔焊。錯誤的焊接多數都會形成死空間(氣囊)，即兩焊縫之間堵住一些空間，里面儲有氣體。

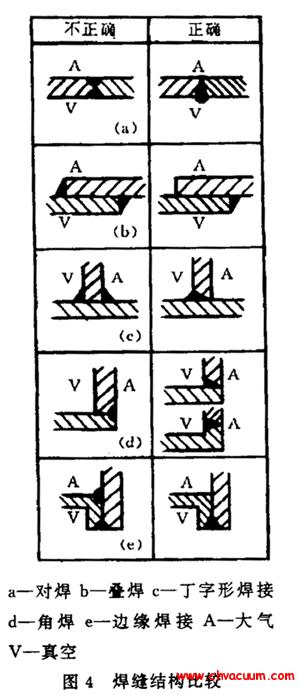

圖4：焊接結構比較

    ②焊縫應一次焊好，以避免兩次焊接時造成有害空間而無法檢漏。

    ③焊縫因強度需進行兩面焊接時，內部焊縫應不漏氣，為檢漏起見，在進行外焊時應設置鉆孔和塞孔。

    ④如容器內需要進行結構焊接時，內部焊縫不應連續，以便讓來自任何溝槽的氣體容易放出，而且結構焊縫不應與密封焊縫相交叉。

    ⑤焊接的組件應設計得使最大數量的焊縫能在制造階段分別測試，并且能在進行最終裝配以前矯正。

    ⑥焊接密封的允許最大漏率(對于空氣)，在焊縫長度上約為10^-7Pa·m³／s·m。如果漏率較高，應當將焊縫磨掉，直到露出母材，然后重新焊接。切不要在原來產生漏氣的地方進行二次焊接，因?yàn)檠a(bǔ)焊不但不易堵住漏孔，反而容易產生應力使焊縫產生新的裂縫。
