用于靜連接的彈性體密封墊圈

2008-10-23 鬼馬真空技術網整理

由于彈性體具有彈性好、受壓時體積不變，可堵塞漏氣路徑等一系列特點，因此把氯丁橡膠、丁腈橡膠、氟橡膠、硅橡膠、聚四氯乙烯等彈性體制成圓形截面或矩形截面的環，然后將其夾在兩個連接件之間并壓縮

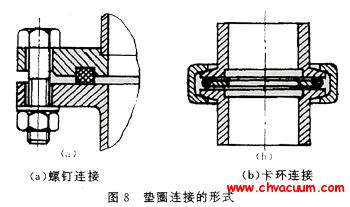

如圖8所示，即可實現真空靜連接密封的目的。這種彈性體墊圈的密封性能主要取決于彈性體和被連接件之間接觸面的粗糙度及彈性體本身的透氣性、放氣率和蒸氣壓等因素。為了消除這些因素對密封性能的影響，接觸部位金屬表面的粗糙度至少要求加工到3.2/Δ，而且應盡量設計得使彈性體暴露在真空側的表面最少。圖9給出了墊圈密封的各種形式。

圖9：墊圈密封的各種形式

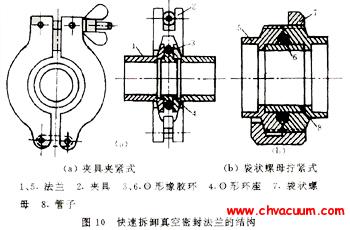

其中圓弧形槽和梯形槽加工較為困難。最后一種由于完全沒有凸緣和凹槽，兩個連接件都是平面，彈性體被定位墊圈所定位，故加工容易，裝配迅速，互換性也好。根據這種結構制成的快速拆卸真空密封法蘭，已制定了國際標準，其通徑有10mm、16mm、25mm、40mm等四種規格。其結構如圖10所示。圖中a為夾具夾緊式，b為袋狀螺母擰緊式，前者是把兩個密封法蘭作成平面而取代了密封槽從而簡化了密封滿的加工。在緊固時為防止O型環串動可采用O形環座。快速拆卸法蘭的特點是拆卸容易，迅速可靠。
