真空規管密封連接的形式靠擰緊螺母或壓帽壓縮膠圈來實現密封。

1 范圍

本標準規定了橡膠密封真空規管接頭的型式與結構尺寸及技術要求。

本標準適用于真空系統真空測量用橡膠密封的測量規管接頭。

2 引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。GB/T 4982—1985 夾緊型真空快卸法蘭、GB/T 4983—1985 擰緊型真空快卸法蘭、GB/T 6070—1995 真空法蘭。

3 型式與結構尺寸及技術要求

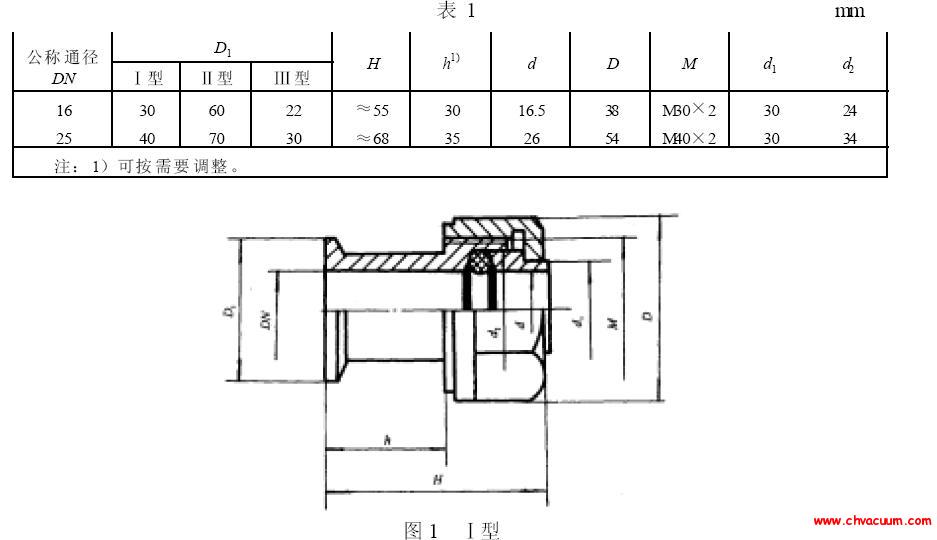

3. 1 橡膠密封真空規管接頭型式分Ⅰ型、Ⅱ型、Ⅲ型，其結構型式及主要結構尺寸見圖1~圖3 及表1規定。
注： 1）可按需要調整。
