典型的真空系統的型式

2009-02-04 張以忱 東北大學

       用于滿足某種工藝要求,能夠獲得并測量有特定要求真空度的系統稱真空系統。一個較完善的真空系統由真空室、所需的真空泵或真空機組、真空測量裝置、連接導管、真空閥門、捕集器、及其它真空元件及電氣控制系統構成。典型的真空系統如圖1及圖2所示。

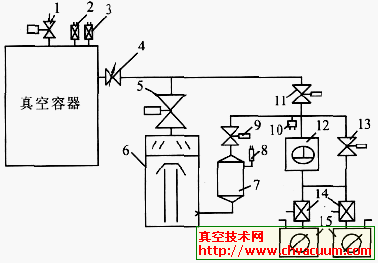

典型的真空系統原理圖

1. 真空室放氣閥2. 電離真空規3. 熱偶真空規4. 流量調節閥5. 高真空閥6. 擴散泵7. 儲氣罐8. 熱偶規管( 測擴散泵前級壓力) 9. 前級真空閥10. 壓力傳感器11. 預抽閥12. 羅茨真空泵13. 旁通閥14. 電磁放氣閥15. 機械真空泵

圖1 典型真空系統原理圖

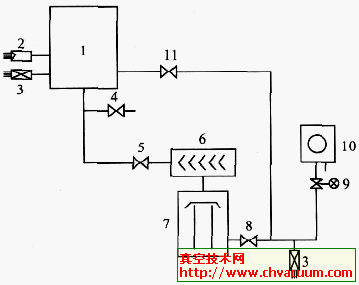

典型的真空系統原理圖

1. 真空室2. 電離真空規3. 熱偶真空規4. 放氣閥5. 高真空閥6. 冷阱7. 擴散泵8. 前級真空閥9. 電磁放氣閥10. 機械真空泵11. 預抽閥

圖2 典型真空系統原理圖

        真空系統按其工作壓力進行分類,可分為:1)粗真空系統(工作壓力大于1330Pa);2)低中真空系統(工作壓力在1330~0.13Pa);3)高真空系統(工作壓力在0.13~1.3×10-6Pa);4)超高真空系統(工作壓力在1.3×10-6~1.3×10-10Pa) ;5)極高真空系統(工作壓力低于1.3×10-10Pa) 。

       按真空系統所要求的清潔程度可分為:1)有油真空系統(真空室有油蒸汽污染);2)無油真空系統(真空室無油蒸汽污染)。
