小孔流導的大小不僅取決于小孔的大小、形狀、厚度等幾何尺寸,而且還取決于通過小孔的氣體成分與氣體的流動狀態。在分子流條件下,對于確定的氣體來說,小孔流導值是恒定的; 當進氣壓力偏離分子流時,小孔的流導就隨進氣壓力的不同而不同。

        對于形狀規則小孔的流導可以通過理論計算得到, 對于尺寸無法準確測量的小孔, 其流導只能通過實驗的方法測量得到,測量方法通常有恒壓法和定容法。恒壓法測量中,恒壓式流量計根據變?nèi)菔遗c參考室之間的差壓式電容薄膜規采集差壓信號, 計算機根據此差壓信號, 調節電機轉速, 使活塞以相應的速度向變?nèi)菔抑型七M,從而改變變?nèi)菔业捏w積,以保持變?nèi)菔遗c參考室之間的壓差盡可能的小,從而保證了變?nèi)菔抑械膲毫�恒定。為了確�；钊�有一定的運動速度,變?nèi)菔殷w積要盡量小。實際測量過程中,小孔連接體積要計入變?nèi)菔抑?當連接體積太大時,就不能用恒壓法測量, 而只能用定容法測量小孔流導。

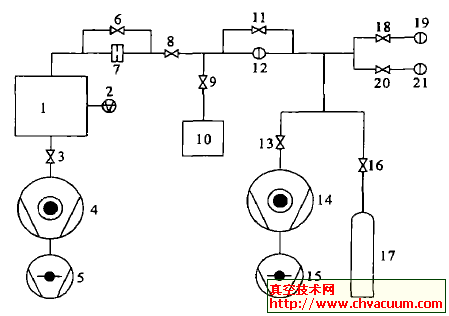

        定容法測量小孔流導裝置的工作原理如圖1所示。主要由抽氣系統、供氣系統、測量系統組成。抽氣系統用于對真空室、標準體積和各個管道及接頭抽真空,真空室的極限真空度可達10^-8 Pa, 管道真空度可達10^-4Pa。供氣系統提供99. 99% 高純度的He氣, 可用于接頭體積的測量和小孔流導的測量。測量系統由1L標準體積和測量壓力的真空計組成,1L標準體積經過中國計量科學研究院計量, 體積為9. 9932×10^-4 m³,合成標準不確定度為0.1%,絕壓式電容薄膜規測量絕對壓力, 差壓式電容薄膜規精確測量壓力的變化量。

1.真空室　2.電離真空規　3, 6, 8, 9, 11, 13, 16, 18, 20. 隔斷閥　4, 14.分子泵　5, 15.機械泵　7.待測流導小孔　10.1L標準體積　12. FS133Pa 差壓式電容薄膜規　17. He氣瓶　19. FS133Pa絕壓式電容薄膜規　21.FS133kPa 絕壓式電容薄膜規

圖1　定容法測量小孔流導裝置工作原理圖
