1、真空室(容器)的極限壓力

　　pj-—真空室所能達到的極限壓力

　　p0—真空泵的極限真空度

　　Q0—空載時，長期抽氣后真空室的氣體負荷(包括漏氣、材料表面出氣等)

　　Sp—真空室出氣口附近泵的有效抽速

　　在設計真空系統時，漏氣量主要由真空室的極限真空和工作壓力來確定。一般選取低于工作狀態下氣體負荷(工藝生產中放出的氣體量)的十分之一。

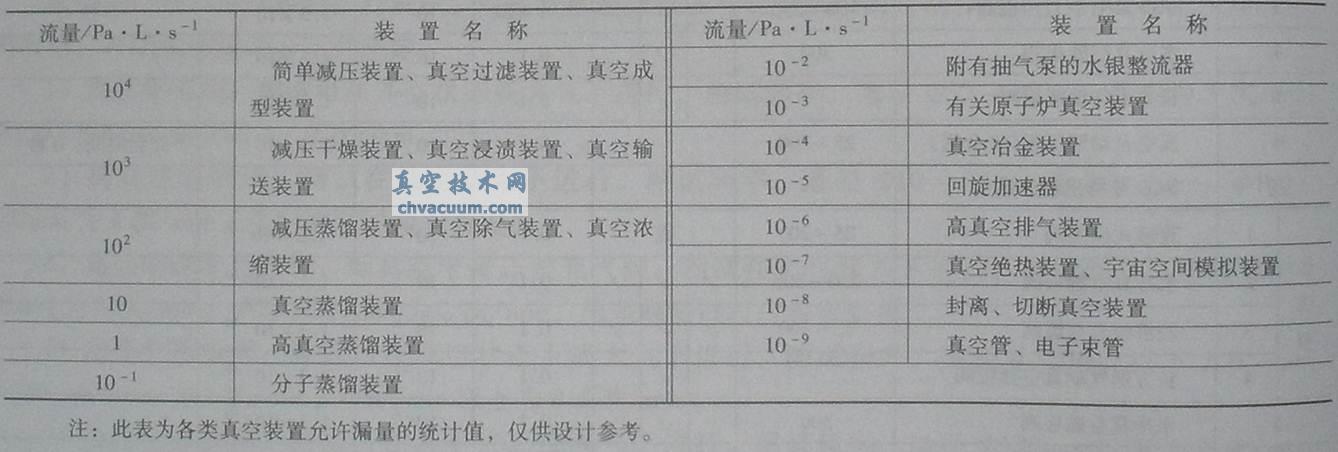

真空裝置允許漏量

2、真空室的工作壓力

　　Pg—真空室工作壓力

　　Q1—工藝生產過程中真空室的氣體負荷

　　從經濟方面考慮，最好在主泵的最大抽速和最大排氣量附近選擇工作壓力。一般工作壓力選擇在高于極限壓力一個數量級。各泵最佳工作范圍請見：各種真空泵的工作范圍一文。

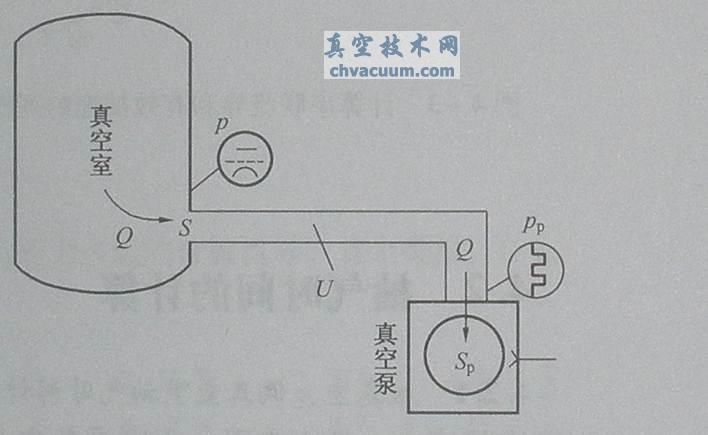

3、真空室抽氣口處泵的有效抽速

　　Sp—真空泵的抽速

　　U—管道流導

　　S—真空室抽氣口處的有效抽速

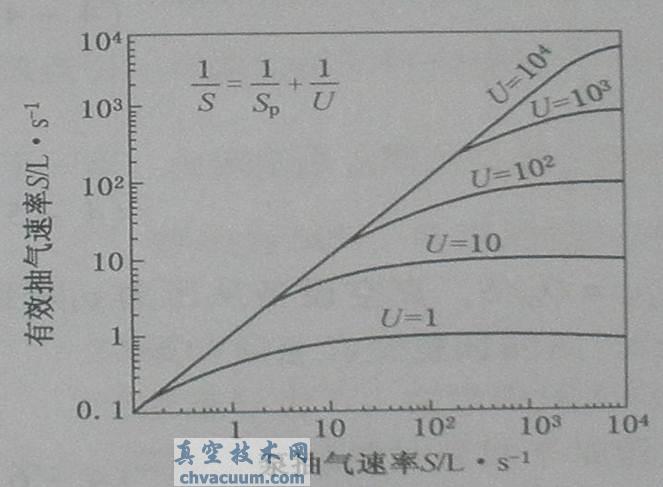

　　當Sp為定值時，真空系統的有效抽速隨管道流導變化，如下圖。
