超高真空直線驅動器的直線驅動和真空密封同樣靠波紋管來實現(圖1)。波紋管的兩端分別和移動法蘭與真空法蘭焊接。移動法蘭在真空一側和驅動軸連接，另一側設計成螺紋構造。移動法蘭和把手之間的螺紋構造相匹配，旋轉把手，則波紋管作直線運動，從而帶動驅動軸的直線運動。真空法蘭內部安裝直線軸承，可實現驅動軸的運動準直性。直線驅動器的外筒上帶有刻度，通過把手的位置可知驅動軸的行程。

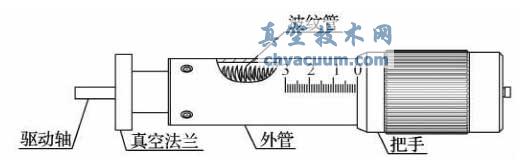

圖1 直線驅動器的示意圖

　　直線驅動器精度高，重復性強，可和直流或步進電機組合，實現電控操作。
