木工數控加工中心設備用鋁合金梁真空夾具系統

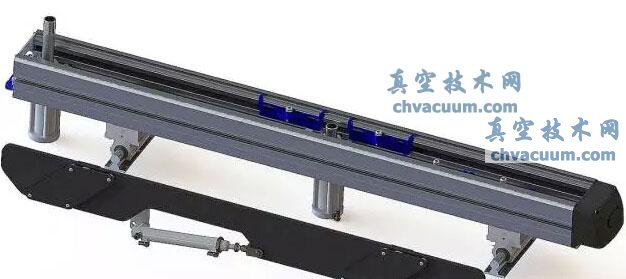

　　VCKO-SC滑行梁臺面

　　VCKO-SC滑行梁臺面具備其它系統的主要技術特征，該系統不僅具備單真空回路、雙真空回路系統的所有技術優勢，而且總體造價相對單真空回路和雙真空回路的系統要節省15-20%的成本， 是施邁茨專為亞洲市場開發的新一代產品。

　　技術特征

　　1、低成本設計，專為亞洲市場定制

　　2、單真空回路 (無管連接)

　　3、真空吸塊固定安裝在滑行梁的滑塊上

　　4、定位氣缸根據客戶的加工要求靈活安裝在滑行梁上

　　5、每條滑行梁上最多可安裝4個真空吸塊

　　6、未使用的真空吸塊，可放在滑行梁上

　　7、真空吸塊膠墊可更換

　　8、　真空吸塊種類多(標準真空吸塊尺寸：140x130 mm 和 125x75 mm)

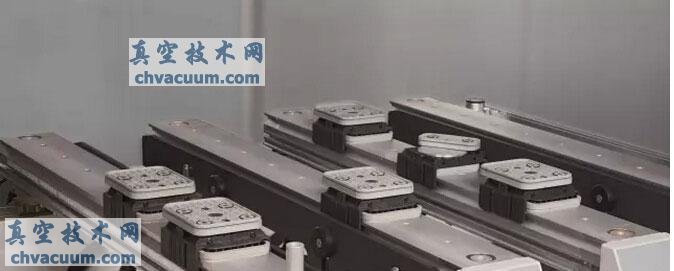

　　VCKO-K1，單真空回路梁式真空臺面

　　施邁茨VCKO-K1 單真空回路梁式真空臺面是中小型木業數控加工中心設備的理想真空夾具系統. 該系統價格競爭力高，應用靈活， 真空吸盤種類多等特點。

　　技術特征

　　1、單真空回路 (無管連接)

　　2、真空吸塊通過固定夾準確安全地固定在鋁合金梁上

　　3、定位氣缸內置于鋁合金梁上. 該定位氣缸根據木材加工行業的要求特殊開發，安裝在鋁合金梁上的定位氣缸可承受較大側向沖擊力

　　4、每條鋁合金梁上最多可安裝8個真空吸塊

　　5、未使用的真空吸塊不能放在鋁合梁上， 配置感應閥的真空吸塊可放在鋁合金梁工作臺面上

　　6、真空吸塊上下膠墊可更換

　　7、多種高度的真空吸塊可供選擇(50 mm；85 mm；125 mm)

　　8、真空吸塊種類多，可同時滿足各種不同的真空裝夾需求及應用 (標準真空吸塊尺寸：140x115 mm 和 125x75 mm)

　　VCKO-K2， 雙真空回路梁式真空臺面

　　雙真空回路梁式真空臺面用于比較高端的木業數控加工中心設備，具備靈活性好，精度高等特點. 特別適合于5-軸加工， 及切削量比較大的應用，該系統確保工件的安全裝夾及精確定位。

　　技術特征

　　1、雙真空回路(無管設計)

　　2、第一路真空用于真空吸塊精確、安全地固定在鋁合金梁上

　　3、定位氣缸內置于鋁合金梁上. 該定位氣缸根據木材加工行業的要求特殊開發，安裝在鋁合金梁上的定位氣缸可承受較大側向沖擊力

　　4、每條梁上最多可安裝8個真空吸塊

　　5、未使用的真空吸塊不能放在鋁合金梁上， 配置感應閥的真空吸塊可放在鋁合金梁工作臺面上

　　6、所有部件均在德國制造

　　7、多種高度的真空吸塊可供選擇(50 mm；75 mm；125 mm)

　　8、真空吸塊種類多，可同時滿足各種不同的真空裝夾需求及應用(標準真空吸塊尺寸：140x115 mm and 125x75 mm)

　　9、100mm高度的真空吸塊可確保5軸聯動加工時，無相互干涉現象發生

木工數控加工中心設備用網格臺面真空夾具系統

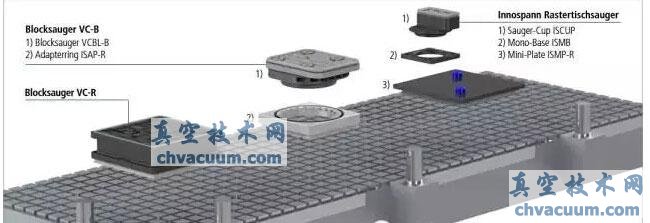

　　VC-R，網格加工中心臺面用真空吸塊

　　VC-R 網格加工中心臺面用真空吸塊適用于幾乎所有帶網格加工臺面的數控加工中心設備，具備靈活性好，安裝簡易等特點.。特別適合于復雜的5-軸加工用，該系統確保工件的安全裝夾及精確定位。

　　技術特征

　　1、適用所有網格加工中心臺面

　　2、定位裝夾支架

　　3、集成真空感應閥

　　4、高度25 和45mm (可疊加)

　　5、適用于所有普通網格臺面加工中心設備(槽寬6.5 mm 和 7.5 mm，槽深6 mm 到 7 mm)

　　6、適用于復雜的5軸加工， 例如家具板材的齊邊及銑槽加工

　　7、采用真空吸塊安裝支架，快速簡捷地安裝真空吸塊

　　8、真空吸塊頂部采用特殊的摩擦片，安全、無滑動地快速裝夾家具部件

　　9、采用集成式真空感應閥(TV)，未使用的真空吸塊無需從網格臺面上取下
