淺議小型集氣站儀表風氣源改進
針對目前靖邊氣田集氣站儀表風氣源單一、漏點多、耗氣量大,使用的氮?dú)馄扛鼡Q頻繁,存在氣源中斷,影響站內截?cái)嚅y安全使用等情況,提出了新的儀表風氣源供氣方式,以經濟、簡單的設計思路,徹底解決了小型集氣站的儀表風氣源問題。
1、現狀及問題
截至目前，靖邊氣田已在多座集氣站的進站區、外輸區安裝了緊急氣動截?cái)嚅y，其儀表風氣源都為充裝高壓氮?dú)獾牡獨馄�。集氣站緊急氣動截?cái)嚅y的儀表風在運行過程中暴露出活接頭、絲扣、截?cái)嚅y本體、電磁閥及減壓閥密封圈部件受環境溫度變化頻繁漏氣等問題，氮?dú)馄康念l繁更換增加了氣田生產維護成本和員工的工作量，如不及時更換，生產過程中就會存在一定的安全隱患。
2、不同儀表風供氣源的比較
靖邊氣田集氣站儀表風氣源為0.6～0.8MPa的氮?dú)�，只要滿足站內的儀表風氣源壓力，就可作為供氣源。因此，使用氮?dú)馄�、微型空氣壓縮機或集氣站內天然氣3種氣源均可。
2.1、氮?dú)馄繗庠?/h3>
(1)氮?dú)庠垂夤に嚵鞒獭５獨馄孔鳛檎緝?nèi)儀表風氣源(即動力氣源)，其瓶組高壓氮?dú)饨?jīng)供氣總管減壓閥降壓至0.6MPa，降壓后的氮?dú)饨?jīng)管線連接到進站區和外輸區緊急氣動截?cái)嚅y。氮?dú)庠垂饬鞒桃妶D1。

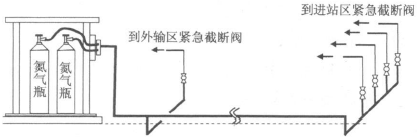

圖1 氮?dú)庠垂夤に嚵鞒淌疽鈭D
(2)氮?dú)馄孔鳛閮x表風氣源的缺點。根據緊急氣動截?cái)嚅y的工作原理可知，只有開啟和關閉時消耗氮?dú)猓\(yùn)行過程不消耗氮?dú)狻，F(xiàn)場試驗發現，緊急氣動截?cái)嘞到y(tǒng)出現泄漏點，暴露出活接頭、絲扣、截?cái)嚅y本體、電磁閥及減壓閥密封圈部件受環境溫度變化頻繁漏氣等問題。集氣站緊急氣動截?cái)嚅y氮?dú)庀倪^快，平均1瓶氮?dú)饪墒褂?0～15天，少數集氣站1瓶氮?dú)饪墒褂?～3個月，約有8個集氣站1瓶氮?dú)庵荒苁褂?～5天。氮?dú)馄康念l繁更換，增加了截?cái)嚅y自動/手動轉換次數，造成截?cái)嚅y故障增多、使用壽命下降，進而增加了緊急氣動截?cái)嚅y的運行及維護成本。
(3)解決措施。第一，儀表風管線與截?cái)嚅y、電磁閥及氮?dú)庠唇涌诒M量減少活接，使用生料帶密封纏繞，對查明泄漏點及時整改。對肥皂泡查不出的漏點，使用其他驗漏方法，如在儀表風氣源中加入加臭劑或色素等示蹤劑查找露點。第二，對因工作環境溫度而使電磁閥、減壓閥密封圈等部件塑性變形損壞，對緊急氣動截?cái)嚅y電磁閥、減壓閥密封圈部件進行重新選型。
2.2、微型空氣壓縮機氣源
(1)微型空氣壓縮機的選型。目前，市場上的微型空氣壓縮機主要有往復式、螺桿式和離心式3種機型。往復式壓縮機在國內微型機中技術較為成熟，費用較低，每座集氣站配有外電和燃料發電機，故推薦選用電驅往復式空氣壓縮機。
經調研，適合本站的微型空氣壓縮機根據排氣量分3類機型：排氣量\0.1m3/min;排氣量\0.2m3/min;排氣量\0.3m3/min。
(2)供氣工藝流程及技術要求�？諝饨�(jīng)過濾器進入空氣壓縮機，壓縮后的空氣經過冷干機后進入過濾器過濾，過濾后的空氣進入空氣儲蓄罐儲集，并進入站內儀表風總管。
微型空氣壓縮機供氣原理與氮?dú)馄抗庠眍愃疲瑝嚎s后的空氣替代氮?dú)庾鳛楣庠聪蚓o急氣動截?cái)嚅y供氣;不同之處為當空氣儲氣罐氣量達到某一設定壓力時，微型空氣壓縮機自動開啟并向儲氣罐充氣，達到某一設定壓力后，微型空氣壓縮機自動關閉。微型空氣壓縮機供氣系統中加入了冷干機、過濾器和減壓閥，其作用是冷凝、干燥壓縮后的空氣，進一步過濾、調節壓縮后空氣壓力。
(3)空氣壓縮機理論開啟頻率計算。已知集氣站站內緊急氣動截?cái)嚅y的理論耗氣速度為1.5L/s，即每分鐘消耗氮?dú)?0L，結合微型空氣壓縮機的相關性能參數，選擇排氣量為0.1m3/min的微型空氣壓縮機即可滿足截?cái)嚅y的氣量需求。
結合目前靖邊氣田集氣站緊急氣動截?cái)嚅y氮?dú)馄渴褂弥芷冢傻贸鑫⑿涂諝鈮嚎s機理論開啟頻率公式
式中
F為微型空氣壓縮機理論開啟頻率(h/次);
Q1為微型空氣壓縮機儲氣罐壓力下降到0.6MPa時的消耗氣量(L);
Q2為氮?dú)馄繅毫τ?2.5MPa下降到0.6MPa時的消耗氣量(L);
N為氮?dú)馄渴褂弥芷?d)。

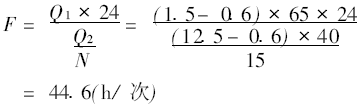

按1瓶氮?dú)庾钌偈褂弥芷跒?5d計，且微型空氣壓縮機儲氣罐容積至少65L，排氣壓力為1.5MPa時，微型空氣壓縮機的理論開啟頻率計算結果如下
即微型空氣壓縮機至少每隔44.6h開啟1次。
(4)空氣壓縮機組的優點。第一，相比氮?dú)馄抗夥绞�，微型空氣壓縮機供氣方式的優點是壓縮空氣成本低廉，壓縮的空氣是取之不盡的，可以持續不間斷地向緊急氣動截?cái)嚅y供氣，減少了工作量，提高了工作效率，解決了站內儀表風漏氣而引起的運行成本增加的問題。第二，空氣壓縮機理論開啟頻率低，避免頻繁啟動，降低了動設備的故障率，保證了集氣站內儀表風系統運行的穩定。
2.3、集氣站內自用氣氣源
(1)站內天然氣作為儀表風氣源工藝流程。利用集氣站內外輸天然氣作為儀表風氣源，將外輸區自用氣管線增加調壓器，適合儀表風壓力的天然氣連接到氣源總管。
(2)天然氣作為儀表風氣源的優點。其優點包括：1供氣穩定;o整個供氣流程中鋼管連接都采用焊接方式，減少了活接頭;。整個供氣系統只有安裝費用，運行成本低;。與微型空氣壓縮機相比，無需機械設備的維修與保養及專業技術人員的技術支持。
(3)天然氣作為儀表風氣源的缺點。其缺點包括：1天然氣是易燃、易爆氣體，整個供氣系統又不能保證"零"漏點，天然氣泄露在空氣中存在著安全隱患;2天然氣中含水和H2S，會腐蝕緊急氣動截?cái)嚅y供氣系統。
3、經濟效益評價
(1)氮?dú)馄孔鳛闅庠茨昶骄\(yùn)行成本。由于集氣站內儀表風系統存在漏氣問題，平均每瓶氮?dú)馐褂弥芷趦H為15d，按目前每瓶氮?dú)鈨r格200元(含運輸費用)，集氣站年平均運行320d計算，氮?dú)馄抗庠茨昶骄\(yùn)行成本為4400元。
針對集氣站儀表風漏氣問題加強整改，結合有效管理，集氣站平均每瓶氮?dú)獾氖褂弥芷趯嵘８鶕?jù)不同氮?dú)馄渴褂弥芷�，可得出不同氮�(dú)馄抗庠茨昶骄\(yùn)行成本(見表1)。

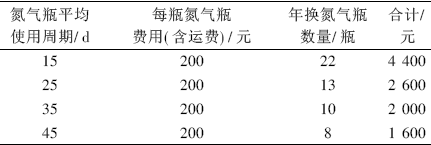

表1 不同工況下氮?dú)馄抗庠茨昶骄\(yùn)行成本
(2)微型空氣壓縮機作為氣源年平均運行成本。根據目前集氣站緊急氣動截?cái)嚅y運行情況，V-0.1/15防爆型微型空氣壓縮機能夠滿足緊急氣動截?cái)嚅y的運行。增加微型空氣壓縮機設備購置費8700元(含干燥器、過濾器等配套設備)，管線材料費用600元，施工費用2000元，年平均維護費用700元(過濾器等部件)，若微型空氣壓縮機使用年限為15年，則年平均運行成本為1220元。
(3)集氣站內自用氣供氣源年平均運行成本。
安裝集氣站內天然氣儀表風氣源系統費用約為8000元(含測爆儀)，主要為一次性投資，日常消耗氣量的費用可以忽略。
4、結語
(1)分析以上集氣站的3種儀表風氣源，可以認為3種方式都能持續、穩定地為站內儀表風系統提供氣源。
(2)從經濟方面考慮，站內天然氣作為儀表風氣源最為劃算。
(3)從安全、環保、經濟綜合角度考慮，微型空氣壓縮機供氣源作為集氣站儀表風氣源是可行的。
