針對長輸管道線路緊急截?cái)嚅y閥體外防腐涂層缺陷造成的陰極保護電流流失，以及與線路緊急截?cái)嚅y臨近管道處的加速腐蝕問題，分析了其產生電化學腐蝕的原因。指出管道干線未設置絕緣接頭將線路緊急截?cái)嚅y與干線進行電隔離是造成陰極保護電流流失的主要原因，提出了解決方法和管道線路緊急截?cái)嚅y在設計方面需要重視的技術環節。

　　在長輸油氣管道干線上，每間隔一定距離或在管道通過特殊地段時必須安裝一個緊急截?cái)嚅y(配置氣液聯動執行機構)，以便于管道維修或在發生故障時避免事故擴大。

1、管道截?cái)嚅y腐蝕原因分析

1.1、截?cái)嚅y與管道連接段未設置絕緣接頭

　　2003年10月，西氣東輸豫皖管理處所轄從太行山麓至滁河?xùn)|岸近700km管道中有近60km管道陰極保護數據異常。臨近陰極保護站實測恒電位儀的給定電位為-1.3V，通電電位為-1.29V，保護電流為4A，但在臨近線路截?cái)嚅y室測試樁的測量電位降幅明顯偏大，相對于飽和Cu/CuSO4參比電極，測量電位甚至低于-0.85V(表1)。

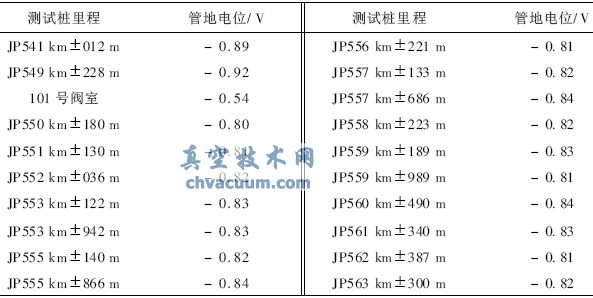

表1 西氣東輸豫皖管理處部分管段保護電位測試數據(測試時間：2003年11月21日)

　　注：臨近陰極保護站給定電位-1.3V，通電電位-1.29V，保護電流4A。

　　西氣東輸豫皖段線路緊急截?cái)嚅y采用直埋式焊接閥，該閥通過壓力傳感器如若檢測到主管道壓降速率、高壓值、低壓值三者中任一值達到設定值，其執行機構即觸發關閥指令，自動完成閥門關閉動作。該閥體積龐大，采用環氧樹脂作為外防腐涂層，涂層厚度為0.1～0.3mm。在運輸和施工過程中，土方回填和其它外力作用都可能破壞環氧樹脂防腐涂層。另外，管道干線均未設置絕緣接頭將線路緊急截?cái)嚅y與干線實施電隔離，陰極保護電流在緊急截?cái)嚅y防腐涂層破壞處流出，并在該閥附近半徑為30～300m范圍內的土壤處形成約-0.1～-0.5V的陰極電位電場，造成部分臨近閥室管道保護電位低于-0.85V(圖1)。

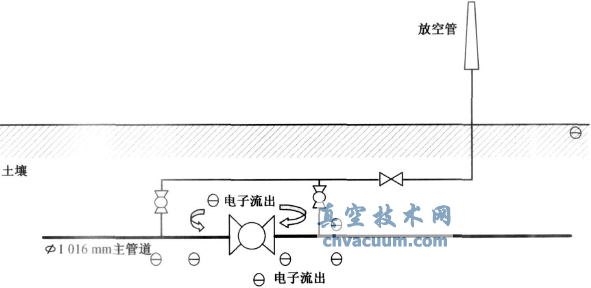

圖1 西氣東輸豫皖段線路緊急截?cái)嚅y閥室工藝流程

1.2、截?cái)嚅y閥體與絕緣接頭相鄰管道無陰極保護

　　2009年4月，在中滄輸氣管道與冀寧管道進行連接施工過程中，對恩城閥室開挖發現，線路緊急截?cái)嚅y閥體與鄰近的焊接管道腐蝕較嚴重，部分腐蝕點深度超過1mm。該閥室線路緊急截?cái)嚅y于2001年3月安裝，采用直埋式焊接閥，閥體采用環氧樹脂作為外防腐涂層，臨近管道采用3PE作為防腐層，閥體上下游5m處管段設置絕緣接頭，避免了陰極保護電流的流失。但是在閥體和絕緣接頭相鄰側10m處，管道存在無陰極保護狀況。截?cái)嚅y閥體材料為含鉻較多的合金鋼，該材料的電極電位比管道干線管材偏正0。1~0。15V，因此截?cái)嚅y閥體與管道形成了一個電偶腐蝕電池，管道作為陽極腐蝕加速，而閥體作為陰極受到了保護(圖2)。

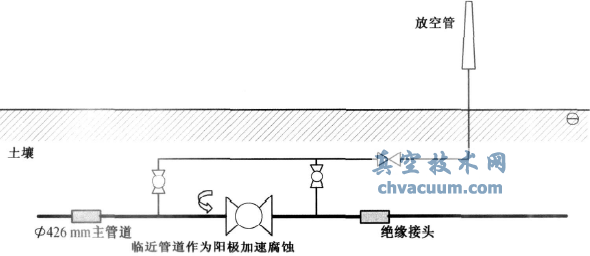

圖2 中滄輸氣管道恩城閥室工藝流程

2、防腐措施

2.1、對截?cái)嚅y閥體進行加強級防腐絕緣

　　針對西氣東輸豫皖段線路緊急截?cái)嚅y與管道連接未設置絕緣接頭的情況，對截?cái)嚅y閥體進行加強級防腐絕緣�？紤]到閥體的不規則性和野外施工土方回填的實際情況，采用四油三布環氧樹脂中堿玻璃絲布貼面作防腐層。實踐表明：采用該方案改造后，豫皖段線路緊急截?cái)嚅y存在的陰極保護電流流失現象得到了控制，管道保護電位恢復到-0.9V以上(表2)。

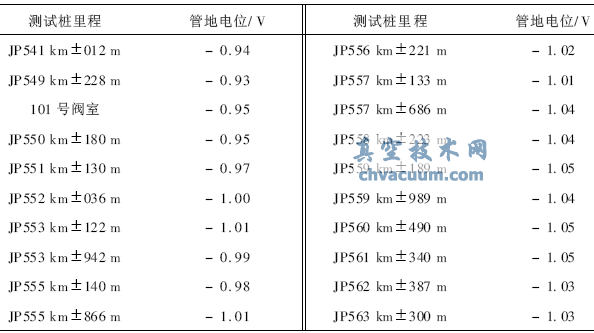

表2 西氣東輸豫皖管理處部分管段保護電位測試數據(測試時間：2004年11月21日)

　　注：臨近陰極保護站給定電位-1.2V，通電電位-1.19V，保護電流1.5A。

2.2、設置加強級防腐絕緣與犧牲陽極保護相結合

　　針對中滄線個別線路緊急截?cái)嚅y臨近管道加速腐蝕的情況，對線路緊急截?cái)嚅y閥體進行加強級防腐絕緣，并設置一組犧牲陽極保護，且參考文獻的技術要求對犧牲陽極進行設計與施工。改造后，于2009年6月測得管道保護電位為-0.93V，滿足了管道陰極保護的技術要求。

3、問題與建議

　　強制電流陰極保護方法已廣泛應用于長輸管道的腐蝕預防與控制，但在實際生產過程中，管道陰極保護電流的流失會造成管道陰極保護性能下降，原因之一是管道干線雖然采用了防腐效果可靠的3PE作為外防腐材料，但是像線路緊急截?cái)嚅y、放空閥及放空管等外部連接設備的防腐質量良莠不齊，造成了長輸管道整體陰極保護效果差異很大，甚至影響了陰極保護設備的正常投用。建議在進行主管道陰極保護設計時，針對引進的國外設備(如線路緊急截?cái)嚅y，TEG熱電發生器等)對主管道陰極保護電流可能造成的影響，提出相應的技術要求;同時對引進的國外設備廠家提供的設備技術性能參數進行甄別，對達不到使用要求的設備，提出整改意見。
