按照J(rèn)B/T8219-1999要求進行角行程電動執行機構的測試中，多個指標與實測輸出軸行程有關。用全圓儀來測量有一定的局限性，一些情況下是不能滿足測試要求的。運用編碼器在精密定位、速度、長度、加速度、振動等方面得到廣泛的應用，且具有結構簡單、計量精度高、壽命長等優點，完全可以設計出滿足測試要求的方案。

1、改進的依據及改進方法

　　按JB/T8219-1999《工業過程測量和控制系統用電動執行機構》標準中的5.2.4條款中對試驗用儀器的精度要求是“其基本誤差應小于或等于被測量產品基本誤差限的1/3，其量程范圍與被測值的范圍相適應。”

　　本標準的5.4.1比例式執行機構的基本誤差計算公式：

　　δ：基本誤差；L1：輸出軸行程實測值(°)；L0：輸出軸行程約定真值(°)；L：輸出軸額定行程(°)。

　　本標準的4.2.1基本誤差要求1級的誤差是±1%。

　　執行器額定角行程值有50°、70°、90°120°、270°這5種。下面計算這5種額定角行程的允許最大值誤差。

　　設：L0：=0°；L=分別代入50°、70°、90°120°、270°;δ=1%代入(1)式，解方程求出L1的允許最大值解得：L1=0.5°、0.7°、0.9°、1.2°、2.7°

　　按測量儀器的精度應為被測量產品基本誤差限的1/3，得到測量儀器的精度為0.17°、0.23°、0.30°、0.40°、0.90°。

　　另外全圓儀安裝在執行機構的輸出軸上會有安裝偏心現象。安裝偏心就是指全圓儀的圓心與輸出軸的軸心不重合，如圖一所示。設全圓儀半徑為R，O為全圓儀的圓心，O'為輸出軸的軸心，O與O'之間的距離為d，假設起始點(零位)在X軸上，當輸出軸轉動角度為α’時，全圓儀相對輸出軸轉動的角度為α。由圖得出幾何關系式：

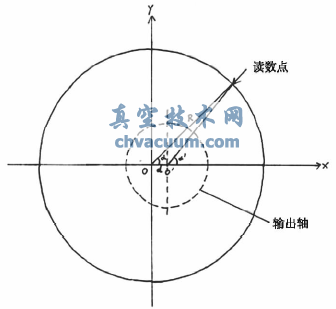

圖1 安裝偏心示意圖

　　△α=α'-α即為輸出軸和全圓儀轉角的誤差值，把式(1)代入tg△α=tg(α'-α)并整理得到：

　　對式(2)的兩邊求導得：

　　當式(3)等于0時，式(2)取最大值即：Rdcosα-d2=0得出

　　把式(4)代入式(2)得：

　　所以△αmax=d/R。所用全圓儀半徑R已知為100mm，當d=1mm時，△αmax≈0.6°，這樣誤差就比較大了。再加上讀數時人的視差，用全圓儀來測量就比較粗糙了。

2、編碼器的種類及選擇

　　根據檢測原理，編碼器可分為光學式、磁式、感應式和電容式。根據其刻度方法及信號輸出形式，分為增量式編碼器和絕對式編碼器。

　　在電動執行機構的測試試驗中，要求電動執行機構經受環境溫度-25℃～70℃;機械振動頻率10～150Hz，位移幅值0.15mm，加速度幅值20m/s2等嚴酷條件，對于編碼器的選用，必須同樣能夠經受住同樣的條件，并且測量精度不受其影響。

　　多種編碼器都可滿足上述要求，綜合考慮成本因素，選用了磁編碼器。磁編碼器和其他類型編碼器相比，具有高頻特性好，響應速度快;無接觸位置傳感可以完美應用于氣溫變化大等惡劣環境下;耗電少、使用壽命長;結構簡單、抗沖擊力強，可靠性高。

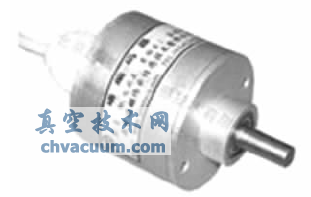

圖2 常用磁編碼器

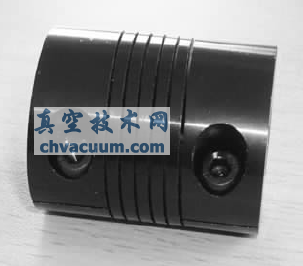

圖3 聯軸器

　　采用目前較為常用的AS5040芯片磁編碼器來設計所需測試系統。首先，通過聯軸器把輸出軸和磁編碼器聯接，磁編碼器所輸出的脈沖通過采集卡采集，再通過如Labview虛擬儀器程序的處理并把測量結果顯示出來。

3、結語

　　通過上述改進，在電動執行機構的測試中遇到的問題就得以解決，尤其是在振動狀態下的測量有了可靠的保證，滿足了標準的要求。
