1、立項背景

　　GE公司產品GHQ01是蒸燃聯合循環機組，其中GHQ01.301/306Z主汽閥、中壓再熱閥是首次國產化制造。該部套圖紙的技術要求和規范同我公司要求不同，尤其材料特殊，更是首次遇到。要順利地加工出該零件，并滿足圖樣的要求，需要解決工藝總體方案、特殊刀具試驗加工及采用合理的工藝加工參數，所以，申請立項進行了加工試驗研究。

2、研制的內容

　　GHQ01產品中的主汽閥桿和調節閥桿、汽封套筒等工件，采用的材料就是高溫合金GH901，是典型的難加工材料。

2.1、GH901的化學成分(見表1)

　　GH901是以Fe-43Ni-12Cr為基體，加入鈦、鋁及鉬等強化元素的奧氏體型時效硬化合金，該合金在650℃以下具有較高的屈服強度和持久強度，760℃以下抗氧化性良好，長期使用組織穩定。

表1 CH901化學成分

2.2、GH901的力學特性

　　常溫下，經過毛坯性能熱處理之后，Rm≥1035N/mm2，硬度HB302-388。

　　參數引自B/HJ813-2006《GH901合金型材毛坯技術條件》。

2.3、GH901的加工特性

　　(1)塑性好、韌性大，加工韌性強，高溫強度高，切削大，切削溫度高。刀具的刀尖邊界磨損極其嚴重，副后刀面的溝紋磨損也極易發生。

　　(2)強化元素含量高，在合金中形成大量研磨性很強的金屬碳化物、金屬間化合物等硬質點，對刀具有強烈的擦傷作用。

　　(3)切屑與前刀面粘結現象嚴重，極易產生積屑瘤，從而降低加工表面質量和刀具的切削性能，而且容易造成刀具表面脫落。

　　(4)導熱性差，導熱系數約為45鋼的1/2～1/5，故切削溫度高，切削刃在高溫下磨損嚴重，甚至喪失切削性能。

　　(5)切屑不易卷曲和折斷，容易發生纏繞工件和刀具，從而引起打刀。尤其是對封閉及半封閉容屑的孔加工、切斷等，容易造成切屑堵塞，從而降低加工表面質量和產生崩刃現象。

2.4、工件的加工難點

　　汽封套筒：內孔的鉆、鏜加工比較困難，包括鉆頭的材料選擇、合適的直徑都很關鍵。另外，要提供內孔鏜桿，連續鏜孔的難度較大。

　　主汽、調節閥桿：連續車削外圓，保證良好的表面光潔度和直線度，防止變形量過大是最大的難點。

3、創新點

　　由于材質GH901的特殊性質，滲氮厚度很淺，氮化后不允許去除金屬。套筒、閥桿均改變了我公司以往多年的成型工藝加工模式，去掉了在氮化之后的精磨工序，同時還要保證圖樣的技術要求。

4、工藝試驗的技術方案

　　汽封套筒的要求如圖1。

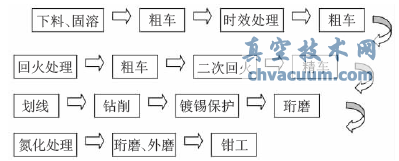

　　工藝流程如圖2。

　　主要難度在固溶處理之后的粗車，工藝要求如下：粗車外圓、端面、總長，每面留3mm余量，內孔車至Ф70。

　　切削參數：

　　單面余量>4mm時：f=0.1mm/r，ap<0.5mm，v=0.642m/s;

　　0.5mm<單面余量<4mm時：f=0.1mm/r，ap<0.2mm，v=0.642m/s;

　　單面余量<0.50mm時：f=0.1mm/r，ap<0.10mm，v=0.642m/s。

　　由于材料很難加工，我們選擇了鋁高速鋼鉆頭：Ф55接長鉆2501-828，Ф70接長鉆2501-789。

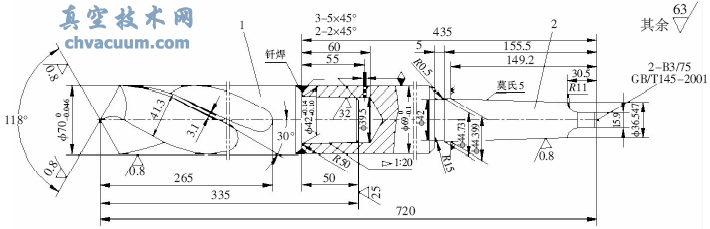

　　結構如圖3。

　　采用鋁高速鋼鉆頭加工比其它材料的鉆頭加工順暢，保證了該產品順利加工。

　　外圓磨削加工參數：

　　v砂輪=35m/s，ap=0.01～0.05mm，v工件=0.333～0.667m/s。

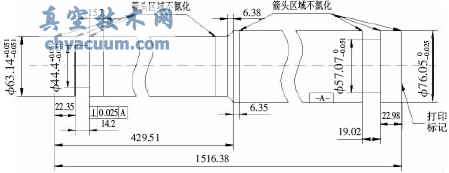

　　主汽、調節閥桿的要求如圖4。

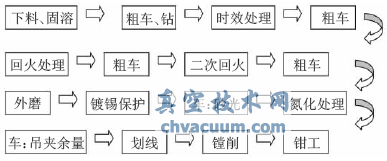

　　工藝流程如圖5。

　　嚴格控制該工件車削加工，包括嚴格控制車削參數、變形量等。粗車：按照P1H-AL-0900中4.1.1.3條檢查，檢查閥桿的偏心并作記錄。以端面為基準，每英寸最大的偏心在0.10mmTIR以內。過度的偏心必須通過加工校正。精車：按照P1H-AL-0900中4.1.1.11條檢查，閥桿最大的偏心每英尺不允許超過0.0508mmTIR。

　　切削參數：

　　單面余量>0.5mm時：f=0.1mm/r，ap<0.20mm，v=0.642m/s

　　0.5mm>單面余量>0.2mm時：f=0.1mm/r，ap<0.10mm，v=0.642m/s

　　單面余量<0.2mm時：f=0.1mm/r，ap<0.05mm，v=0.642m/s

　　滲氮前磨削參數：

　　v砂輪=35m/s，ap=0.01～0.05mm，v工件=0.333～0.667m/s。

　　在每道工序之后，將工件保持垂直懸掛在存放架上。在工件的轉運和在不同廠房之間運輸時，采用了轉運器具。這些手段可以有效地避免工件產生不必要的變形。

　　經過試驗加工，完全滿足了圖樣的技術要求，證明該工藝方案是成功的。

5、經濟效益

　　采用了簡單實用的設備和工具，加工出難加工高

　　溫合金材料GH901閥桿和套筒，保證了工件的精度要求。接長鉆采用價格低廉的國產鋁高速鋼材料W6Mo5Cr4V2Al，車刀采用國產牌號YG8/YG813，既提高了切削效率又降低了成本，效益顯著。為了提高套筒的鏜孔效率，我們計劃將來推廣采用深孔鏜鉸工具模式，用浮動鏜刀頭加工內孔，加工效率可能進一步提高。
