調節閥閥瓣型線的加工

2014-08-08 胡澤凱 武漢鍋爐集團閥門有限責任公司

  介紹了調節閥等百分比閥瓣型線在Master Cam 中的繪制,并自動生成加工程序的方法。

1、概述

  柱塞式調節閥閥瓣型線是控制流量特性的重要因素。閥瓣型線有快開流量特性、直線流量特性、拋物線流量特性和等百分比流量特性等。本文以等百分比流量特性參數的閥瓣加工為例,介紹用MasterCam X6 軟件進行自動編程加工閥瓣型線的方法,以提高生產效率和編程的正確率。

2、工藝分析

2.1、零件圖

  等百分比閥瓣( 圖1) 毛坯尺寸為Ф110mm ×30mm,材料為S32168。閥瓣加工時,用三爪卡盤裝夾,工件原點設在右端面中心位置。加工設備采用FANUC 0i 系統數控車床。

閥瓣

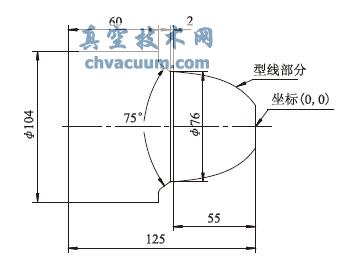

圖1 閥瓣

2.2、作圖

  (1) 打開Master Cam X6 軟件,選擇視圖面,選擇下拉菜單V 視圖→A 標準視角→T 頂視圖,然后按圖1 繪制閥瓣型線,選擇下拉菜單C 繪圖→S 曲線→M 手動畫曲線,依次輸入閥瓣型線坐標值( 表1) ,然后繪制75°倒角和Ф104mm 的外圓等外形。

表1 閥瓣型線坐標值

閥瓣型線坐標值

  (2) 2D 圖形繪制完成后,進入加工環境。選擇下拉菜單M 機床類型→L 車削→D 默認,系統進入加工環境。

  (3) 在“操作管理”中單擊屬性- Lathe DefaultMM 節點前的“+”號,將該節點展開,然后單擊“材料設置”節點,系統彈出“機器群組屬性”對話框( 圖2) 。

  (4) 設置工件形狀。在“機器群組屬性”對話框的Stock 區域中單擊“參數”按鈕,系統彈出“機床組件管理- 材料”對話框( 圖3) ,填寫毛坯外徑和長度后,點擊“√”確定。

調節閥閥瓣型線的加工

圖2 “機器群組屬性”對話框

調節閥閥瓣型線的加工

圖3 “機床組件管理- 材料”對話框

  (5) 選擇下拉菜單T 刀具路徑→R 粗車,系統彈出“輸入新NC 名稱”對話框( 圖4) ,輸入相應的文件名,單擊“√”確定,系統彈出“串聯選項”對話框( 圖5) 。

調節閥閥瓣型線的加工

圖4 “輸入新NC 文件名”對話框

調節閥閥瓣型線的加工

圖5 “串聯選項”對話框

  (6) 定義粗加工輪廓。在“串聯選項”對話框中單擊“部分串聯”按鈕,然后在圖形中依次選擇所作圖形的輪廓線,單擊“√”確定,系統彈出“車床粗加工屬性”對話框( 圖6) 。選擇粗車刀具,設置進給率、轉速等參數,單擊“√”確定。

3、結語

  調節閥閥瓣的等百分比型線加工,使用MasterCam X6 軟件編程,相對于手工編程提高了加工生產的效率,對于圖形的仿真加工,提高了生產安全系數、并且降低了手工輸入數據的錯誤率。Master Cam X6軟件編程為調節閥多階調節和更復雜的閥瓣型線加工提供了方便、快捷和準確的工藝處理方式。
