彈性元件真空計的結構與測量原理
2020-05-06 真空技術網 真空技術網整理
利用彈性元件在壓差作用下產生彈性變形的原理制成的真空測量?jī)x表稱為彈性元件真空表。在結構和外形上與工業用壓力表類似，一般用于粗真空(102～105Pa)的測量。根據變形彈性元件分類，這類真空計通常有彈簧管式、膜盒式和膜片式，其結構如圖3所示。

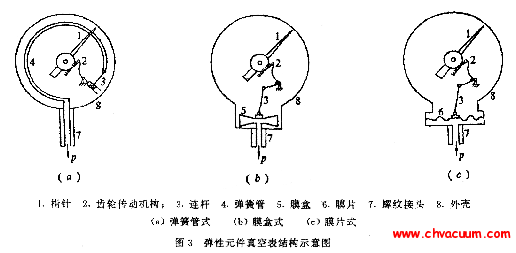

圖3：彈性元件真空表結構示意圖
彈性元件真空表性能穩定，其測量范圍一般為102～105Pa，精度有0.5級、1.5級和2.5級數種。
在工業生產中有些設備需要既測量正壓(高于一個大氣壓)，也要測量負壓(低于一個大氣壓，即真空狀態)，因此制成的彈性元件壓力真空表，在同一條表盤刻度上同時刻有正壓力和真空度。
彈性元件真空表的主要特點如下：
1、測量結果是氣體和蒸氣的全壓力，并與氣體種類、成分及其性質無關;
2、測量過程中，儀表的吸氣和放氣很小，同時儀表內部沒有高溫部件，不會使油蒸氣分解;
3、測量精度較高;
4、反應速度較快;
5、結構牢固，選用適當材料能測量腐蝕性氣體;
6、是絕對真空計，0.5級以上的表可作為標準表。
