蘭州空間技術物理研究所(LIP) 在上個世紀九十年代已研制了一套質譜計校準系統，如圖8 所示，主要由供氣系統、進樣系統、校準室、抽氣系統和數據采集系統等幾部分組成。供氣系統、進樣系統共有相同的三路，圖中只畫出了其中一路。

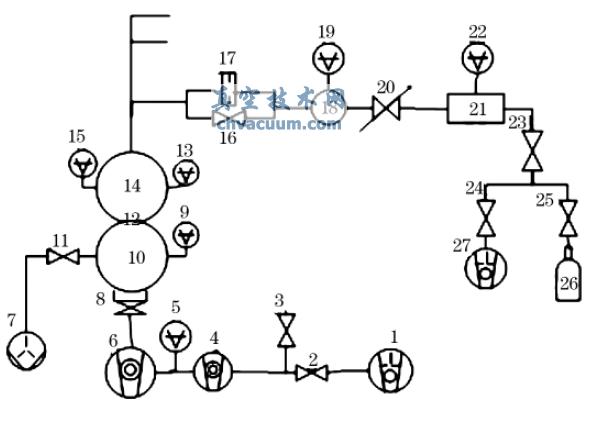

圖8 蘭州空間技術物理研究所質譜計校準系統原理圖

　　26. 機械泵　2，23， 24. 電磁隔斷閥　3. 放氣閥　4，6. 分子泵　5. 中真空規　7. 濺射離子泵　8. 超高真空插板閥　9，13. 超高真空冷規　10. 抽氣室　11，16. 超高真空角閥　12，17. 限流小孔　14. 校準室　15，19. 磁懸浮轉子規　18. 上游室　20. 微調閥　21. 穩壓室　22. 皮喇尼規　25. 減壓閥　27. 高壓氣瓶

　　在進樣過程中要保證穩壓室中壓力的恒定，穩壓室中的壓力用皮喇尼規測量。微調閥用以調節進氣量從而達到控制校準室中壓力的目的。當超高真空角閥關閉時，限流小孔為校準系統上游室的抽氣口，小孔的直徑為1 mm，以保證上游室中壓力為1 Pa 時，小孔的流導為分子流導。磁懸浮轉子規用于測量上游室中的壓力。校準室采用球形容器，在球形容器內最容易建立起均勻的分子流場，這對于動態校準系統是很重要的。為了保證磁懸浮轉子規和被校質譜計處于相同的真空條件，校準系統按對稱結構設計，氣體注入口和出口限流小孔位于校準室的兩個極點，氣體入口處加有散流裝置，磁懸浮轉子規、超高真空冷規和被校質譜計要安裝在與入口和出口連成的軸線相垂直的同一赤道平面內。

　　這套系統采用兩種方法對質譜計進行校準，分別是動態直接測量法和衰減壓力的分子流動態進樣法。由于此系統采用磁懸浮轉子規作為參考標準規，磁懸浮轉子規的測量范圍是10 ^-1 ～ 10 ^-4 Pa，動態直接測量法是采用校準室所接的磁懸浮轉子規(15) 作為參考標準規直接測量分壓力，因此動態直接測量法的測量范圍是10 ^-1 ～ 10 ^-4 Pa。衰減壓力的分子流動態進樣法采用上游室上所接的磁懸浮轉子規(19) 測量，即關閉超高真空角閥(16) ，調節穩壓室的壓力，使上游室的壓力處于10 ^-1 ～ 10 ^-4 Pa 范圍內，而限流小孔(17) 和限

　　流小孔(12) 之間的流導比可以試驗得到，選擇合適的限流小孔，使它們之間的流導比接近10 ^-3 ，這樣就可以利用磁懸浮轉子規(19) 的測量值，經過計算得到校準室的壓力，衰減壓力的分子流動態進樣法的校準范圍是10 ^-4 ～ 10 ^-6 Pa。所以系統的極限真空度是5 × 10 ^-7 Pa，校準范圍是10 ^-1 ～ 10 ^-6 Pa，不確定度小于4. 8%，可以校準1 ～3 種氣體成分。
