脹縮式輕便閘閥的結構設計

2009-01-04 邵偉光 總后勤部油料研究所

       平板閘閥是一種單閘板或是其間帶有撐開機構的雙閘板閥門。平板閘閥在介質壓力低時,容易出現滲漏。為保證閥門在全壓程下的良好密封,須在閥座上施加足夠的預緊力。然而,較大的預緊力和當介質壓力高時,經常啟閉可能使密封面磨損過快,影響閥門的使用壽命。同時,閘閥通常采用鑄鐵或鑄鋼材料,非常笨重,不適合應用于一些機動場合。因此設計了脹縮式輕便閘閥,減輕了平板閘閥的質量,提高了密封性能和使用壽命。

整體結構

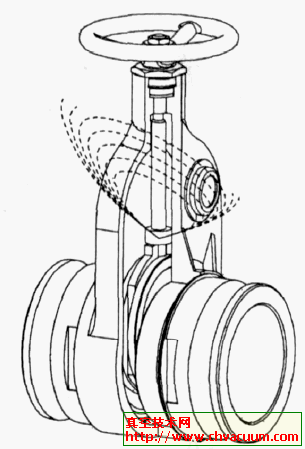

      閥門整體采用對稱式的扁平閥體結構,將普通閘閥的閥體和閥蓋合為一體,將閥體設計成扁方形(圖1),這種設計減小了閥體的結構尺寸和體積,節省了閥體與閥蓋之間的連接螺栓,有效地減輕了閥門的質量。

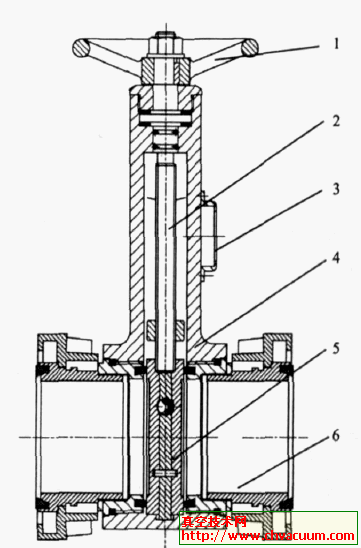

脹縮式輕便閘閥

11 手輪 21 閥桿 31 閘閥開關指示裝置 41 閥體 51 閘板總成 61 閥座

圖1  脹縮式輕便閘閥

       閥座采用獨立式設計,將普通閘閥的閥座與閥門接口合二為一,同一個閥體更換不同的閥座便可變化閥門的接口形式(圖2),有效地提高了閥體的通用性和維修性,同時也避免了在高壓情況下閥體變形導致的閥門密封效果變差的問題。

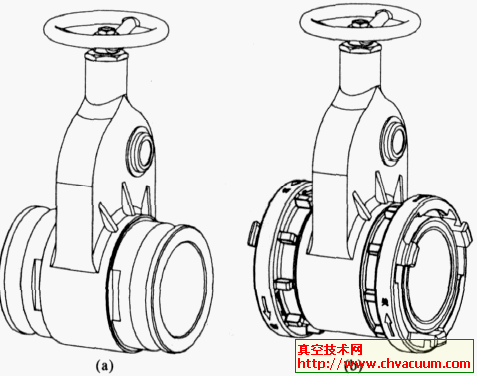

脹縮式輕便閘閥

(a) CRJ 接頭 (b) 插轉接頭

圖2  不同接頭的脹縮式輕便閘閥

密封結構

      為了增加閘閥在低壓力情況下的密封能力,解決閘閥在低壓時的泄漏問題,同時減少閘板與閥座密封圈之間的摩擦,增加閘閥的使用壽命,將閘閥密封設計成鋼珠頂置式機械脹縮密封機構(圖3)。當閘閥關閉時,鋼珠頂置機構將兩閘板撐開,壓緊密封面,產生密封比壓,達到雙面強制密封效果。當閘閥開啟時,鋼珠頂置機構收縮,閘板向內收離開密封面,從而在開啟或關閉的過程中,減少了閘板與閥座密封圈之間的摩擦。

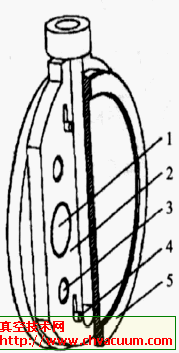

 閘板總成結構

11 磁鐵 21 閥芯 31 鋼珠 41 導向銷 51 閘板

圖3  閘板總成結構

暗桿閘閥開度指示器

       磁力式閘閥開度指示器利用閘板上的磁鐵帶動閘閥外面安裝的磁力感應表的指針顯示閘閥的開度(圖4)。在閥門不同開度的情況下,閘板上安裝的磁鐵與指示儀表有不同的距離和方位,對指示儀表上的磁力感應指針也產生不同強度和方位的感應,指針據此指示閥門不同的開度。

磁力式開度指示器

圖4  磁力式開度指示器
