供水管網閥門用橡膠密封件的選擇

2015-01-28 韓同祝浙江艾碧匹流體控制有限公司

　　分析了供水管網的工況條件，提出了對橡膠密封件性能的要求，介紹橡膠密封件的安裝使用方法。

1、概述

　　城市供水管網一般為常溫中低壓工況，因此非金屬彈性密封( 軟密封) 閥門和彈性密封件得到廣泛的應用。橡膠是閥門及管道連接件的主要軟密封材料之一，但是橡膠密封件存在著易老化，易撕裂，長期使用回彈性差，密封效果降低等問題。因此真空技術網(http://www.mp99x.cn/)認為對橡膠密封件在材料選用及安裝使用等方面提出了要求。

2、基本要求

　　供水管網系統常用的橡膠密封件有閥門用密封件﹑橡膠密封承口用膠圈和法蘭連接用橡膠墊片等。

　　2.1、物理性能

　　橡膠密封件是中低壓閥門的主要軟密封形式，多屬動密封。其橡膠的性能(回彈性﹑硬度等) ﹑閥門的密封結構﹑接觸零件精度等是影響密封的主要因素。橡膠密封承口膠圈和法蘭密封橡膠墊片作為管道連接處重要部件，應具有與管材( 包括其他柔性接口管材、閥門等) 相匹配的使用壽命。其屬于靜密封方式。管道安裝完成后，除了管道沉降、水壓波動引起橡膠密封圈與連接處間的緩慢運動外，橡膠基本處于靜壓縮狀態。供水管網大多采用埋地方式，溫度、紫外線和氧化等因素對密封件老化的影響較小，建議優先選用三元乙丙橡膠( EPDM) 。其綜合性能優異，適合供水管道系統長期穩定安全運行。

　　2.2、衛生性能

　　為避免密封件對供水管網造成污染，與介質直接接觸的橡膠密封件，均須采用無毒無害材料，嚴禁使用再生膠。有飲用水要求的必須通過安全性評價、無毒證明和無毒性測試( 如英國WRAS 認證等) 。

3、安裝使用

　　3.1、O 形圈

　　O 形圈做為閥門及其他管道設備常用的密封元件，應用比較廣泛。污水介質系統建議選用丁睛橡膠(NBR) ，清水介質系統建議選用三元乙丙橡膠(EPDM) 。在安裝過程中，應防止O 形圈扭曲及割傷( 表1) 。

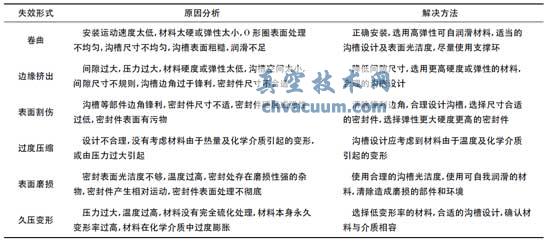

表1 O 形圈常見失效形式及解決方法

O 形圈常見失效形式及解決方法

　　(1) 由于O 形圈安裝時受擠壓，裝填時應將被觸及的臺肩( 包括軸的和孔的) 進行倒角或倒圓( 圖1) ，根據O 形圈截面直徑的不同，選用不同的倒角長度( 表2) 。表面粗糙度為Ra0. 4 ～ 0. 8μm，以免割傷O 形圈。

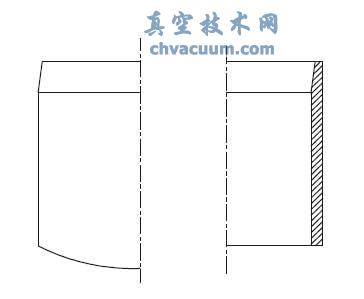

安裝O 形圈的零件應該倒角

圖1 安裝O 形圈的零件應該倒角( 倒圓)

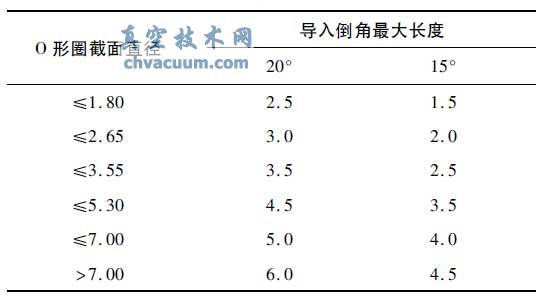

表2 倒角尺寸mm

倒角尺寸mm

　　(2) 受尺寸限制不能進行倒角和圓角的零件，可用帶有圓滑導錐的專用軸套進行裝填( 圖2) 。圓滑導錐推薦為( 3 ～ 5mm) × 15°，并清除毛刺。

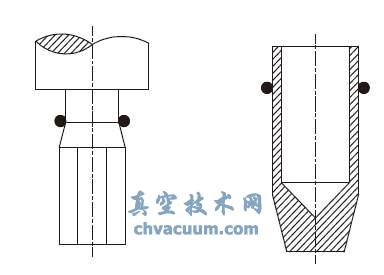

O 形圈裝填專用軸套

圖2 O 形圈裝填專用軸套

　　(3) 拉伸安裝的O 形圈，軸上滑行面應光滑并涂潤滑劑，O 形圈應迅速滑至槽內。不得用滾動方法、手拉伸方法將O 形圈套入槽內。

　　(4) O 形圈裝入槽內應無扭曲、松弛和劃痕等缺陷，一般裝后放置一段時間，讓受拉伸的O 形圈恢復原形后再安裝配合零件。

　　3.2 軟密封閥門

　　(1) 軟密封閥門安裝于管道之前，管道法蘭與管道需預先焊接。嚴禁夾持著閥門焊接，以免熾熱的焊渣燒傷橡膠密封件。

　　(2) 軟密封閘閥應采用立式安裝。全包膠閥座的蝶閥與法蘭對夾安裝時，配對的管道法蘭內徑不能太大，靠背式結構需要配專用法蘭，以免密封面寬度不夠而外漏。擰緊法蘭的螺栓不能太緊，以免橡膠閥座變形，引起閥門扭矩過大而無法啟閉，或橡膠過度磨損而內漏�？傊�，對于不同類型的閥門，應根據閥門各自特性及管線安裝環境特點選擇恰當?shù)陌惭b方式，盡可能避免閥門橡膠密封件受損。

　　(3) 閥門安裝完畢后，需將閥門全開，以最大流量反復沖洗管道，以免雜物劃傷橡膠密封件。

　　3.3、橡膠密封承口膠圈

　　輸水管道連接密封的橡膠承口膠圈如果安裝過程不規范，易造成橡膠圈損害，導致其在管道系統中無法避免老化及失效。

　　(1) 建議優選三元乙丙橡膠制做膠圈。相比其他的普通橡膠圈其具有良好的抗老化性能，較高的回彈性和化學穩定性。

　　(2) 橡膠圈儲存和運輸過程中要加以保護。處于日曬、高溫、在空氣中儲存時間過長等會加速橡膠圈的老化，縮短其使用年限。橡膠圈老化隨著時間的積累而加劇，在管網運行中一旦遇到外載荷影響( 如外壓、地質沉降、震動等) ，這種隱患一定會轉化為失效、泄漏，降低管道系統使用壽命。

　　(3) 在橡膠圈安裝使用過程中，嚴格按照規范要求采用專用的、對橡膠膠圈無害的潤滑劑進行管道連接，不允許采用普通油脂或洗滌劑等作為管道連接的潤滑劑。另外，在安裝過程中采用拉力器等輔助工具使管件均勻插入連接，不允許采用強力推進插入連接管道。

　　3.4、法蘭橡膠密封墊片

　　合理安裝法蘭密封墊片，是達到有效密封最關鍵的一步。運行中，對容易泄漏的接頭，經常維護，加強管理，也是保證設備和管路系統穩定可靠運行所必不可少的措施。

　　(1) 安裝前，應檢查法蘭的形式是否符合要求，密封面的粗糙度是否合格、有無機械損傷、徑向刻痕和銹蝕等。

　　(2) 檢查螺栓及螺母的材料、形式和尺寸是否符合要求，螺母在螺栓上轉動應靈活，不晃動，螺紋不允許有斷缺，螺栓不允許有彎曲。

　　(3) 檢查墊片的材料、形式和尺寸是否符合要求，是否與法蘭密封面相匹配。墊片表面不允許有機械損傷、徑向刻痕、嚴重銹蝕、內外邊緣破損等缺陷。

　　(4) 兩法蘭必須在同一中心線上并且平行。不允許用螺栓等插在螺孔內對法蘭進行校正，以免螺栓承受過大剪應力。兩法蘭間只準加一層墊片，不允許用多加墊片的辦法消除兩法蘭間隙過大的缺陷。墊片必須安裝準確，以保證受壓均勻。為防止墊片壓縮過度，應該邊測量邊擰緊螺栓，同時要注意對稱均勻地?cái)Q緊螺栓。
