銷齒條安全裝置在插板閥中的應用

2010-02-06 李建紅石家莊石特閥門有限責任公司

1、概述

　　電動或液動插板閥(又稱眼鏡閥) 是煉鐵高爐煤氣管網的主要切斷設備之一。該設備廣泛用于冶金行業, 是高爐煤氣除塵系統以及高爐煤氣余壓發電(TRT) 系統的關鍵切斷設備。

2、工作原理

　　電動或液動插板閥通常與金屬密封蝶閥配套使用。以封閉式液動插板閥為例(圖1) , 閥門的啟閉由閥座頂開機構(液壓缸) 和閥板行走機構(液壓電機) 兩部分組成, 閥板分別設置通孔座和盲孔座。閥板通孔座和盲孔座的切換由頂開(松開閥板) →閥板橫移→夾緊(閥板密封副實現密封) 等幾個動作完成, 由此實現閥門的啟閉。電動插板閥的閥座頂開機構和閥板行走機構均由電動裝置驅動。

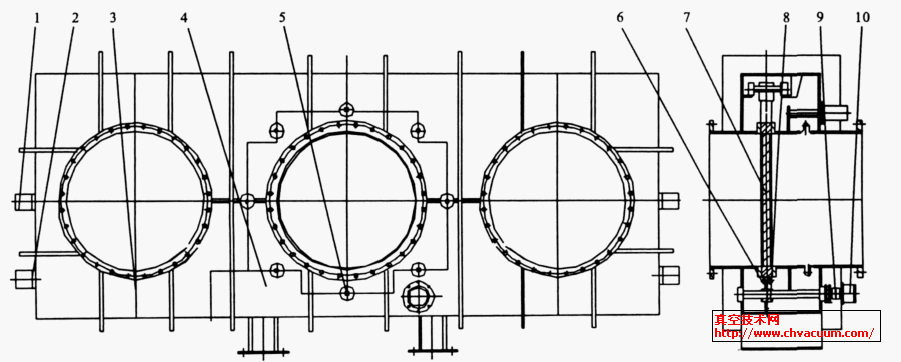

封閉式液動插板閥

1.限位裝置　2.閥板指示裝置　3.副閥體　4.主閥體　5.閥座頂開機構　6.閥板　7.傳動銷軸　8.閥板行走機構　9.聯軸器　10.電機

圖1　封閉式液動插板閥

3、故障分析

　　閥板橫移動作由閥板行走機構的鏈輪驅動閥板下部的傳動銷軸來實現。電動插板閥出廠調試時,在閥板動作到位后, 調整電動裝置的行程限位開關, 以保證電動裝置停止運轉的同時限位裝置實現閥板的限位。液動插板閥出廠調試時, 在閥板動作到位后, 調整閥板到位的行程開關, 以保證液壓電機停止驅動的同時限位裝置實現閥板的限位。但是閥門在使用過程中, 時而出現行程開關滯后或失靈的現象。

　　經過現場分析確認, 由于電動裝置計數器的誤調節和運動部件的慣性碰撞等原因, 致使行程開關傳遞的信號滯后或失靈, 導致電動裝置或液壓電機超載繼續運轉, 損壞閥板行走機構的傳動軸或聯軸器,造成了高爐煤氣及其系統的運行事故。

4、改進措施

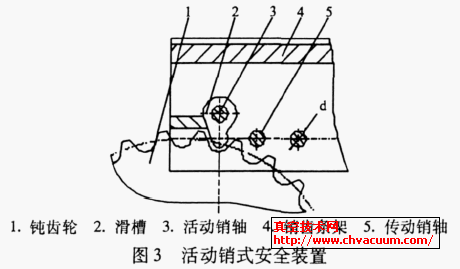

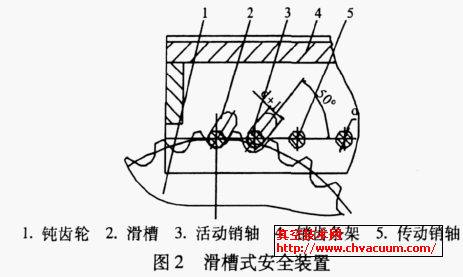

　　銷齒條安全裝置是利用鈍齒輪與傳動銷軸嚙合運行到位后, 傳動銷軸及時脫離鈍齒輪, 使鈍齒輪空轉, 不帶動齒條架行走來實現其安全功能, 該安全裝置并不妨礙鈍齒輪反方向運轉。銷齒條安全裝置通常采用滑槽式(圖2)和活動銷式(圖3)結構。銷齒條安全裝置設置在閥板橫移動作的兩極限位置, 通過鈍齒輪脫離銷齒條的空轉確保閥板行走機構各傳動部件的安全�；凼桨踩b置構造簡單, 常用于敞開式插板閥�；顒�(dòng)銷式安全裝置適用于封閉式插板閥, 在設計時適當加大活動銷銷孔直徑, 并配以活動銷輔助回位彈簧, 確保閥板橫移動作正常。
