常見閥門鑄鋼件的缺陷補焊

2010-02-07 陸文斌上海良工閥門有限公司

1、概述

　　在工業管線的承壓閥門中, 鑄鋼閥門由于其成本的經濟性和設計的靈活性, 受到廣泛運用。但是由于鑄造工藝受到鑄件尺寸、壁厚、氣候、原材料和施工操作的種種制約, 鑄件會出現砂眼、氣孔、裂紋、縮松、縮孔和夾雜物等各種鑄造缺陷, 尤以砂型鑄造的合金鋼鑄件為更多。因?yàn)殇撝泻辖鹪卦蕉噤撘旱牧鲃?dòng)性越差, 鑄造缺陷就更易產生。因此, 缺陷判別和制訂合理、經濟、實用及可靠的補焊工藝來確保補焊后的閥門符合質量要求已成為閥門冷熱加工共同關注的問題。本文介紹幾種常見鑄鋼件缺陷的補焊方法和經驗(焊條采用舊牌號表示)。

2、缺陷處理

2.1、缺陷判斷

　　在生產實踐中, 有些鑄件缺陷不允許補焊, 如貫穿性裂紋、穿透性缺陷(穿底) 、蜂窩狀氣孔、無法清除的夾砂夾渣和面積超過65cm² 的縮松等,以及雙方合同中約定的其他不能補焊的重大缺陷。在補焊前應判斷缺陷的類型。

2.2、缺陷剔除

　　在工廠里一般可采用碳弧氣刨吹去鑄造缺陷,然后用手提角磨機打磨缺陷部位至露出金屬光澤。但生產實踐中更多的是直接用碳鋼焊條大電流除去缺陷, 并用角磨機磨出金屬光澤。一般鑄件缺陷剔除, 可用<4mm - J422焊條, 160～180A電流, 將缺陷除干凈, 角磨機將缺陷口打磨成U 形, 減少施焊應力。缺陷清除的徹底, 補焊質量好。

2.3、缺陷部位預熱

　　碳素鋼和奧氏體不銹鋼鑄件, 凡補焊部位的面積< 65cm² , 深度<鑄件厚度的20%或25mm, 一般無需預熱。但ZG15Cr1Mo1V、ZGCr5Mo 等珠光體鋼鑄件, 由于鋼的淬硬傾向大, 冷焊易裂, 應作預熱處理, 預熱溫度為200～400℃ (用不銹鋼焊條補焊, 溫度取小值) , 保溫時間應不少于60min。如鑄件不能整體預熱, 可用氧- 乙炔在缺陷部位并擴展20mm后加熱至300 - 350℃ (背暗處目測觀察微暗紅色) , 大號割炬中性焰槍先在缺陷處及周邊做圓周快速擺動幾分鐘, 然后改為緩慢移動保持10min(視缺陷厚度而定) , 使缺陷部位充分預熱后, 迅速補焊。

3、補焊方法

　　缺陷補焊用電流和焊條見表1。

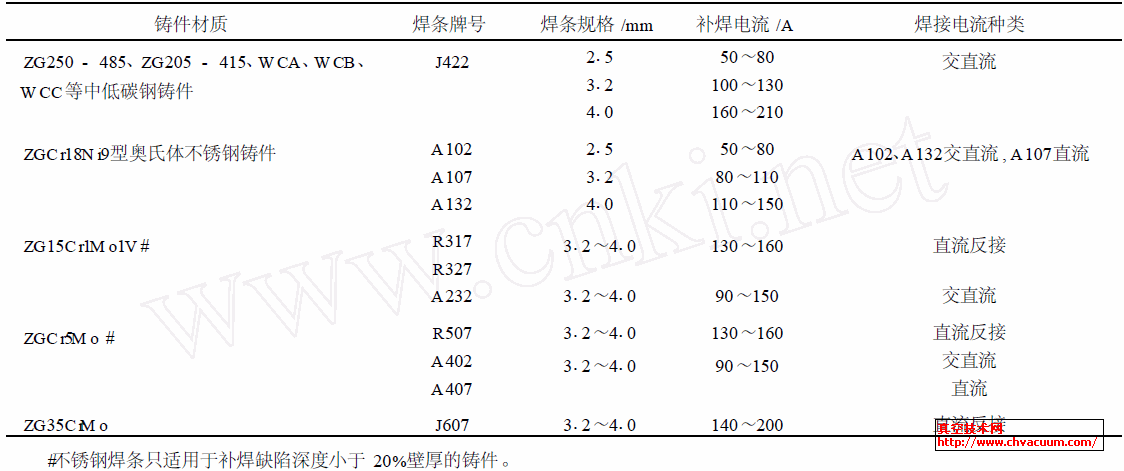

表1　缺陷補焊的電流與焊條

3.1、要求

　　對奧氏體不銹鋼鑄件進行補焊時, 要在通風處, 使之快速冷卻。對珠光體低合金鋼鑄件和補焊面積過大的碳鋼鑄件則應選背風處或用擋風板遮擋, 避免快冷造成裂紋。補焊一個堆層的, 補焊后應立即清除藥渣, 并沿缺陷中心向外均勻地錘擊,降低補焊應力。若補焊分幾層進行(一般3～4mm為一補焊層) , 則每層補焊后均要及時清除藥渣和錘擊補焊區域。如在冬季施焊, ZG15Cr1Mo1V 類的珠光體合金鋼鑄件,每補焊一層還應用氧- 乙炔反復加熱, 再迅速補焊, 以避免產生焊接裂紋。

3.2、焊條處理

　　補焊前, 應首先檢查焊條是否預熱, 一般焊條應經150～250℃烘干1h。預熱后的焊條應置保溫箱中, 做到隨用隨取。焊條反復預熱3次, 若焊條表面藥皮有脫落、開裂和生銹, 應不予使用。

3.3、補焊次數

　　承壓鑄件, 如閥門殼體經試壓滲水, 同一部位一般只允許補焊一次, 不能重復補焊, 因?yàn)槎啻窝a(bǔ)焊會使鋼中晶粒粗大, 影響鑄件的承壓性能, 除非鑄件可以在焊后重新進行熱處理。其他非承壓同一部位的補焊, 一般規定補焊不超過3次。同一部位的補焊超過二次的碳鋼鑄件, 焊后應作消除應力處理。
