先導式安全閥中主閥的參數設計
閥體壁厚
主閥閥體為圓筒形厚壁閥體, 其壁厚SB為
式中SB———閥體壁厚,mm
Dn ———設計給定, mm
K0 ———閥體外徑與內徑之比
[σ] ———材料的許用應力,取σb/4125與σs/213中較小值, MPa
σb ———常溫下材料的抗拉極限強度, MPa
σs ———常溫下材料的屈服極限強度, MPa
C ———鑄造偏差及介質腐蝕余量, mm
主閥瓣

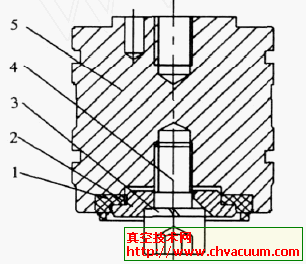

11 密封圈 21 密封圈壓板 31 墊圈 41 螺釘 51 主閥瓣
圖4 主閥瓣組件
主閥瓣結構見圖4,根據介質壓力高達23105～2713MPa ,介質溫度≤45℃,主閥瓣的密封圈由原來的PTFE(一般用于中、低壓先導式安全閥)改為R-PTFE(增強聚四氟乙烯) 。PTFE在介質壓力的作用下容易產生冷流現象,其硬度、抗壓強度都低于R-PTFE。一旦管道介質壓力異常,主閥瓣反復起跳幾次后,原來PTFE 密封圈凸起的部分將不復存在,主閥瓣將失去PTFE的軟密封功能,而產生滲漏。
A46F-320DN50先導式安全閥通過在采集天然氣的高壓井口長期使用確認,當介質壓力達到設定的整定壓力時,主閥瓣迅速開啟,當介質壓力降到設定的整定壓力的≤90%時,主閥瓣迅速回座,密封性能好,安全可靠,達到了相關標準和工況系統的要求。
