大口徑平板閘閥的水壓試驗裝置的改進
2009-02-26 秦啟祥, 李世奇, 劉曉東 蘭州石化公司機械廠

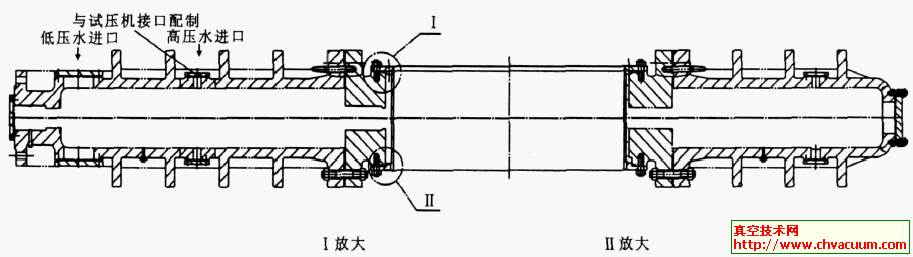

針對試壓裝置存在的剛性不足問題, 對其結構做了改進。將試壓盲板改成試壓筒體(圖3) ,
圖3 試壓裝置

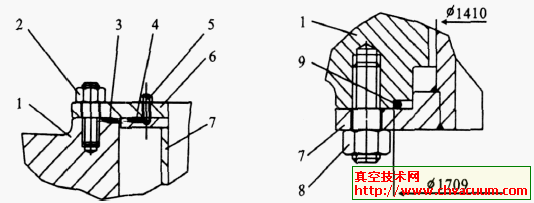

通過試壓筒體減小端面受力面積, 從而減小端面壓力, 以減小墊片的預緊力, 實現可靠安全的水壓試驗(圖4) 。
11 閥體 2 、5 、81 螺栓組件 3 、4 、91O 形圈 61 上法蘭 71 試壓筒體
圖4 試壓方法

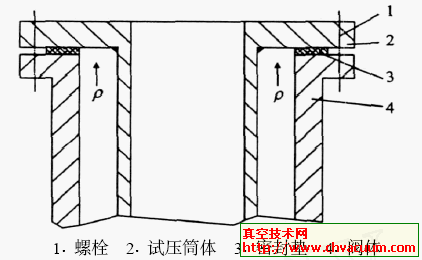

新型試驗裝置受力如圖5 所示。
圖5 新型試壓裝置受力分析
已知新型試壓裝置的最大受力直徑D1 =1 709mm , 最小受力直徑D2 = 1 410mm , P =215MPa , 則端面受力F′為
代入數據得F′= 126kN。

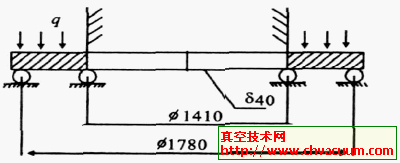

對盲板剛度進行校核。
已知q = 215MPa , R1 = 890mm , R2 = 705mm , E = 210 ×106MPa , C12 = 01006 25 , h =4mm , 盲板中心撓度f 為
從校核結果分析, 新型試壓裝置安全可靠。
改進后的試壓裝置經過實際使用, 效果良好,解決了大口徑高壓力閥門的水壓試驗問題。
