介紹了先導式水擊泄壓閥的結構特點和工作原理，論述了閥門動作特性和流量特性的試驗方法和結果。

1、概述

　　在油品的長輸管道中突然停泵、開關閥門過快或機組轉速變化等，均會引起管道中油流的驟變，這種變化產生一種壓力波，在管線中迅速傳遞，產生水擊。國內外長輸管道的發展趨勢是管道網絡化和密閉輸送，這就使長輸管道水力系統更復雜，更容易形成水擊。當管道中發生水擊，并且壓力峰達到水擊泄壓閥的設定值時，水擊泄壓閥快速開啟，部分油品泄入到泄壓罐。由于水擊泄壓閥的開啟使管路中液體的體積發生了變化，液體的壓能得到釋放，使水擊壓力波的強度得到減弱，因此起到了保護管道和設備安全的目的。水擊泄壓閥以非直接作用式為主，其中先導式水擊泄壓閥( 以下簡稱泄壓閥) 相比于其他控制類型的水擊泄壓閥，具有流通能力強、反應靈敏、無需外力控制和溫度適用范圍廣等優點。

2、工作原理

　　泄壓閥由主閥和導閥組成，導閥響應系統介質壓力自身動作從而控制主閥的開關動作。其導閥能夠快速響應入口壓力的變化，在管道內水擊波傳遞到閥前，系統壓力超過設定壓力值后，導閥迅速開啟，并控制主閥迅速打開。先導式水擊泄壓閥屬于自動泄壓閥，其驅動力為管道中的介質壓力。泄壓閥并聯安裝在受保護管線上，閥門上游一側與受保護的管線相連通，下游一側與泄放管線相連( 圖1) 。

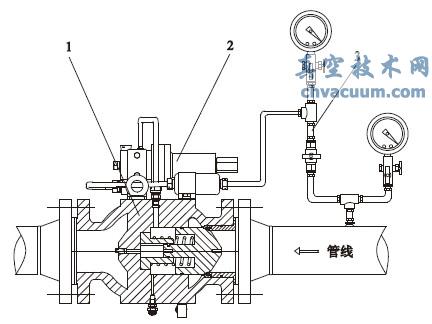

1. 主閥2. 導閥3. 遠程壓力管

圖1 泄壓閥安裝方式

　　泄壓閥( 圖2) 的主閥本體是軸流式的，整體分為主閥入口、主閥內腔氣室和主閥出口3 部分。取壓點設在水擊泄壓閥的上游管線上，上游管道中的壓力通過遠程壓力管進入導閥，導閥通過壓力管分別與主閥內腔氣室和主閥出口相連。

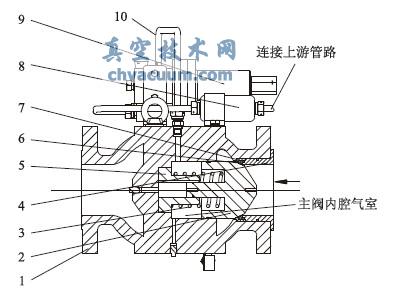

1. 閥體2. 閥瓣3. 彈簧4. 固定套5. 導套6. 密封件7. 閥座8. 過濾器9. 導閥10. 壓力管

圖2 泄壓閥

　　在正常工作狀態下，上游管道中的壓力進入導閥，通過氣室壓力管進入主閥內腔氣室，主閥閥瓣在系統壓力的作用下與密封件接觸，從而保持關閉。當管道中產生水擊時，上游管道壓力超過設定壓力，導閥動作，切斷主閥內腔與上游系統壓力的連通，泄放主閥內腔壓力到主閥出口。主閥內腔失去介質力的作用，閥瓣左移，主閥開啟，迅速泄放部分介質，消減水擊壓力峰，從而起到保護作用。隨著水擊泄放閥的開啟，水擊波的能量得到釋放。如果管道壓力降至水擊泄壓閥設定值以下，介質重新進入主閥內腔氣室，作用在主閥閥瓣上，主閥閥瓣右移，泄壓閥重新關閉，恢復到正常運行狀態。

3、結構特點

　　隨著長輸管線的發展，泄壓閥對泄放量的需求也越來越高，產品結構逐漸發展為具有高泄放能力，排放噪聲更小，結構緊湊的軸流式主閥。主閥內芯設計為橄欖形，與閥體配合形成合理的泄放流道，提供消除水擊所需的瞬間泄放量。泄壓閥通過導閥感受水擊壓力控制泄壓閥的開啟及關閉，為非直接作用式泄壓閥，主要控制功能均由導閥實現，因此導閥具備能夠快速響應入口壓力變化的能力。在管道內水擊波傳遞到閥前，系統壓力超過設定壓力值后，導閥迅速開啟，并控制主閥迅速打開。導閥應適用于液體介質，對主閥關閉過程緩慢控制，不會形成二次水擊。

　　泄壓閥工作介質一般為易燃易爆的油品，從環保及安全角度考慮，導閥不能排空，出口必須接入主閥出口。主閥出口與帶壓管線相連，可能存在背壓，因此導閥應具備承受背壓特性，確保水擊泄壓閥的設定壓力及動作性能不受背壓影響。

4、性能試驗

　　為了對泄壓閥的動作特性及流量特性進行研究，進行了水擊動作試驗和流量試驗。

　　4.1、水擊動作

　　泄壓閥能夠迅速開啟，平穩關閉至關重要。為研究其動作特性，分別進行了在近泵端和近快關閥端的有或無泄壓閥的水擊試驗( 圖3) 。試驗介質水及其環境溫度為10 ～ 12℃。

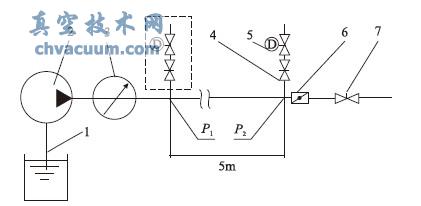

1. 水源2. 水泵3. 流量計4. 快關閥5. 水擊泄壓閥6. 快關閥7. 調節閥

圖3 水擊試驗系統

　　分析試驗結果( 圖4、圖5) ，不使用泄壓閥保護試驗系統時，迅速關閉快關閥，系統壓力在極短時間內出現峰值，其值為系統正常運行壓力的3 倍以上。在首次最高的壓力峰值后，系統壓力形成波形振蕩，其波動隨著時間的推移而逐漸衰減，4 ～ 5s 后系統中的壓力波動逐漸穩定。壓力波動穩定后，管線中持續壓力為原工作壓力的2 倍以上。使用泄壓閥時，由于泄壓閥的迅速響應，首次最高壓力峰值顯著降低，并且在首次壓力峰值之后，壓力波動快速穩定，管線壓力降低到水擊泄壓閥的設定壓力值，遠低于無保護時的狀態。

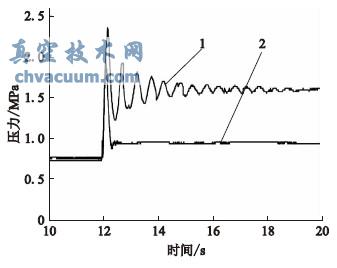

1. 無泄漏壓閥保護2. 有泄壓閥保護

圖4 近快關閥端有/無泄壓閥保護時P2壓力曲線

　　在不同的安裝位置，泄壓閥都能夠迅速響應，快速消除水擊壓力峰值，保護管線。水擊工況下，泄壓閥動作性能穩定，密封良好，關閉平穩，無二次水擊現象( 表1) 。

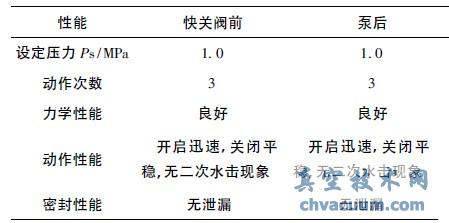

表1 泄壓閥動作性能

1. 無泄漏壓閥保護2. 有泄壓閥保護

圖5 近泵端有/無泄壓閥保護時P1壓力曲線

　　4.2、流通能力

　　泄壓閥需要較大的瞬時泄放量，因此對其流通能力具有一定的要求。泄壓閥使用額定流量系數CV衡量其流通能力。閥門的額定流量與CV值成

　　正比，CV值越大，閥門的額定流量越大。為保證流通能力滿足要求，進行全開度下額定流量系數的測量試驗( 圖6、圖7) 。

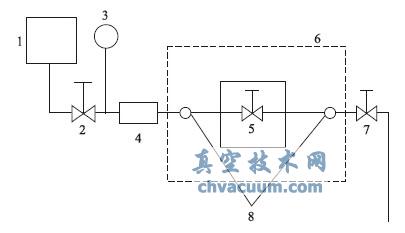

1. 壓力源2. 試驗段前節流閥3. 溫度傳感器4. 流量傳感器5. 試驗樣閥6. 試驗段管路7. 試驗段后節流閥8. 壓力測點

圖6 CV值試驗系統

　　依據流道結構最終設計方案，對泄壓閥樣閥的全開狀態、不同壓力條件下的流動情況進行了CFD模擬，并獲得各對應工況下的流通能力( 即質量流量) 。通過仿真計算與試驗對比可知( 圖8) ，仿真結果與試驗數據基本吻合，與理論分析的趨勢也保持一致。

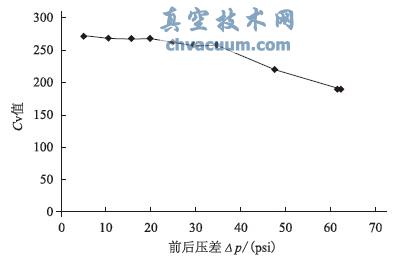

圖7 泄壓閥實測CV值

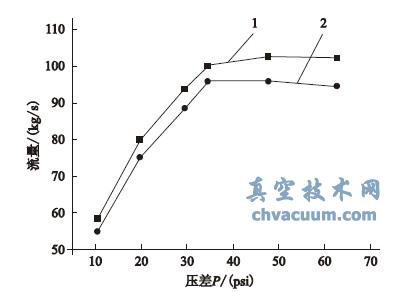

1. 模擬2. 試驗

圖8 流量曲線計算結果和試驗結果對比

5、結語

　　先導式水擊泄壓閥為自力式大泄放量的水擊泄壓閥，通過機械導閥感應管道壓力對主閥瓣的動作進行控制，實現迅速響應和準確開啟，安可靠地保護管道設備，廣泛的應用于長輸行業中。泄壓閥動作性能穩定，關閉平穩，無二次水擊現象產生，流通能力強，能夠提供足夠的消除水擊所需要的瞬間泄放量。
