電動調節閥的執行機構與閥體連接的調試

2009-03-23 袁成友 中鹽東興鹽化股份有限公司

         電動調節閥的執行器的外部配線接好后, 核對控制模塊的功能選擇開關,現以3610系列執行器為例(其它執行器類似),1、3、4 應處于斷開位置,2、5、6 應處于接通位置。用信號發生器給執行器加上約12mA 信號后,再接通220VAC 電源,即可對執行器進行調整,圖一為3610系列執行器內部接線圖。

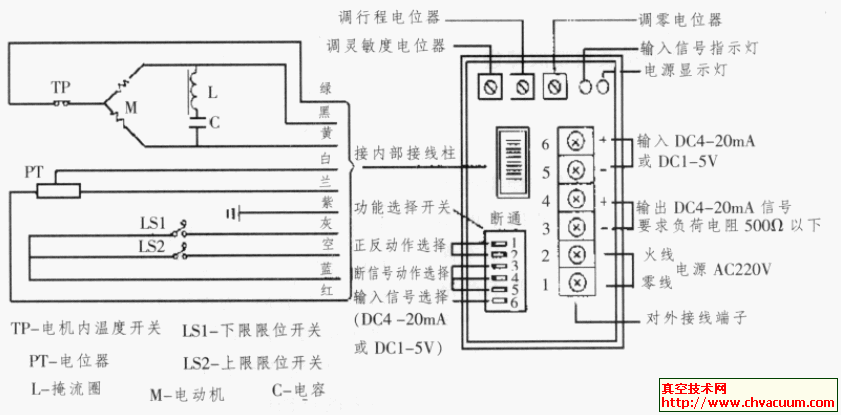

3610系列執行器內部接線圖

1、零位調整

        松開下限限位開關凸輪螺釘, 將限位開關置于自然狀態。逐漸減小輸入信號到4mA 后,觀察執行器輸出軸與閥桿的位置是否合適, 若合適則用開合螺母把二者連好,若不合適則調整零位電位器。順時針調整時,執行器輸出軸往上走,逆時針調整時執行器輸出軸往下走。直至二者的位置合適后,用開合螺母把二者連接好;

2、行程調整

        松開上限限位開關凸輪螺釘, 將限位開關置于自然狀態。逐漸增大輸入信號到20mA 后,調整行程電位器順時計調整時使行程增大,逆時針調整時行程減小,直到調到所需的行程。

3、下限限位開關的調整

       逐漸減小輸入信號到3.7~3.9mA,此時,執行器輸出軸與連桿有相對位移為1mm 以內, 閥門被關上,再調整LS1限位開關凸輪,凸輪逆時針壓合限位開關后,緊固好凸輪螺釘。當調整下限限位時,需將調節信號調至3.7~3.9mA,將凸輪LS1 頂向壓輪。

        若信號調至4mA,將凸輪頂向壓輪則更準確。但一段時間后零點發生漂移, 若零點向4mA 以下漂移,則正如上述限位方法無任何負面影響; 若零點向4mA 以上漂移,例如4.1mA,那么考慮到伺放接受4mA 的調節信號和4.1mA 的反饋信號時,就會發出關閉執行器閥門的信號, 而此時執行器已被限位不能再關。此情況下執行器電機始終在轉動,電機易過熱保護動作和燒毀,此現象應避免。所以調下限限位時, 需將調節信號調至3.7-3.9mA 來決定凸輪LS1的位置。

4、上限限位開關的調整

        逐漸增大輸入信號到, 調整LS2限位開關凸輪,凸輪順時針壓合限位開關后,緊固好凸輪螺釘。同理, 當調整上限限位時, 需將調節信號調至20.1mA 來決定凸輪LS2的位置。
