1、概述

　　液氯用途較為廣泛,一般氣化后作為強氧化劑用于紡織、造紙、多晶硅、PVC和自來水的凈化及消毒等的填加材料。液氯有劇烈刺激作用和腐蝕性,在日光下與其他易燃?xì)怏w混合時能發生燃燒和爆炸,并可與大多數金屬反應。本文主要介紹對輸送液氯用的波紋管截止閥的要求。

2、液氯的特性

　　大多數金屬閥抗氯氣的腐蝕都很有限,尤其是氯氣帶水時,包括各種合金閥門。國家相關標準對工業用液氯含水量規定,優等品為0.01%,一等品為0.03% ,合格品為0.04%,溫度為常溫。干氯定義為一定溫度下,含水量在氯溶解度范圍內,可以認定為干氯氣(圖1) 。

　　對于干氯的認定歐氯標準( EUROCHLOR)規定, 0.002%以下的可以認定為干氯。而美國氯氣研究所標準(CHLOR INE INSTITUE)規定,生產和運輸過程中,含水量低于0.01%的液氯為干氯。同時,還規定了干氯氣(液體或氣體) 水含量不應高于0.015%。國內的工業液氯,含水量一般偏高,實際使用中,可根據具體操作溫度和含水量確定是否為干氯氣,如果為干氯氣,可使用金屬密封截止閥控制介質。

　　A工況,溫度40℃: 100%的水溶解在液氯中,認定為干的。B工況,溫度20℃: 100%的水溶解在液氯中,認定為干的。C工況,溫度- 10℃:存在多余的水未溶解在液氯中,認定為濕的。

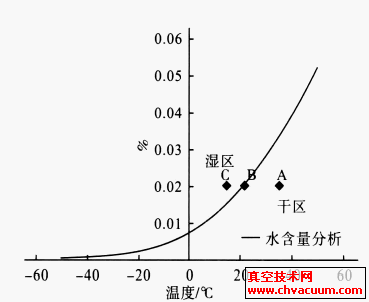

圖1　液氯的含水量分析

3、波紋管設計

　　作為密封件,要求波紋管應具有一定的耐壓力、耐腐蝕、耐溫度、工作位移和疲勞壽命。波紋管一般有焊接成型和液壓成型兩種。焊接成型壓縮量大,受腐蝕影響嚴重,同樣長度的液壓成型的波紋管變形量?jī)H為焊接成型的1 /3左右,為避免波紋管產生過大殘余變形,延長使用壽命,一般取最大變形量的10%～50%使用。

5、結語

　　設計用于液氯工況的閥門, 要考慮很多因素,其材料選擇、檢驗標準和結構設計等要嚴格要求。以防腐蝕性介質泄漏, 造成危害。

參考文獻

　　〔1〕　GB 5138 - 2006, 工業用液氯〔S〕.
　　〔2〕　〔美〕Philip L. Skousen, 孫家孔譯. 閥門手冊〔M 〕. 北京: 中國石化出版社, 2005.
　　〔3〕　Eurochlor GEST 89 /14, 工業用液氯鋼制法蘭波紋管截止閥〔S〕
