1、概述

　　疏水閥在蒸汽加熱系統中起到阻汽排水作用,可使蒸汽加熱設備達到最高工作效率。熱動力圓盤式疏水閥結構簡單, 體積小, 質量輕, 不限制安裝位置, 制造成本低, 價格便宜, 國內應用比較普遍, 但其節能效果差。熱靜力型雙金屬片疏水閥相比熱動力型圓盤式疏水閥體積大, 質量重, 制造成本高, 但節能效果顯著。

2、工作原理

　　熱動力型圓盤式疏水閥內有一個活動閥片, 既是敏感件又是動作執行件, 根據蒸汽和凝結水通過時流速和體積變化不同的熱力學原理, 使閥片上下產生不同壓差, 驅動閥片開關閥門。由于閥片動作頻繁, 是產生噪聲的主要原因之一。因閥片工作動力來源于蒸汽, 所以蒸汽浪費比較大, 屬高耗能產品。

　　熱靜力型懸臂梁雙金屬片疏水閥(圖1)是利用蒸汽和凝結水的溫差引起雙金屬片的變形帶動閥芯啟閉閥門, 可以最大限度地利用凝結水中的顯熱, 此結構可調整到閥前始終存有高溫凝結水, 無蒸汽泄漏, 是蒸汽管道、伴熱管線等加熱設備理想的疏水閥。

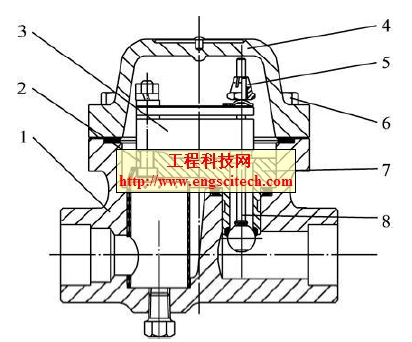

1.閥體 2、6.螺栓  3.雙金屬片組件 4. 閥蓋 5.調節螺母 7.閥芯架 8.閥桿組件

圖1  VELAN公司懸臂梁型雙金屬疏水閥

4、結語

　　改進的熱靜力型雙金屬片式疏水閥體積小, 質量輕, 制造成本低, 安裝方便, 是節能減排的優良裝置。
