擺動式對夾止回閥也是一種旋啟式止回閥，但并不是全通徑結構，閥門打開時，閥瓣被頂至管道的頂部，所以閥瓣的直徑要比管道的直徑小，通過閥門的壓降會比一般的旋啟式止回閥更高。如下圖所示。

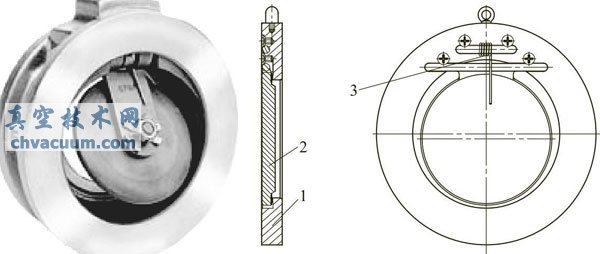

圖 擺動式對夾止回閥

1—閥體；2—閥瓣；3—彈簧

　　擺動式對夾止回閥主要用于大口徑的管道上，一般大于DN125。因為在小口徑管道上，“浮動”的閥瓣引起壓降會超過允許值，所以不太適合口徑較小的規格。而大口徑的止回閥使用此結構，不會產生超出允許值的壓降，而且使用材料相對較少，成本更為節約。

　　其弊端就是，大口徑擺動式對夾止回閥的閥瓣很重，所以關閉時會有很大的動能，這些能量轉移到閥座上和流體中時，可能會對閥座造成破壞，并引起水錘現象。

　　擺動式對夾止回閥的應用場合比較廣泛，由于其結構緊湊，成本相對低廉，所以使用得越來越多。
