無磨損球形閥瓣止回閥有單球和多球之分，DN200～400為單球(圖1、圖2)，DN450～1000為多球(圖3)，球形閥瓣內部是鋼，外部包裹一層橡膠，左右閥體、隔板、導柱均為鋼制。閥門靠腔體內的球形閥瓣實現開啟和關閉。

　　當泵啟動時，介質正向流動產生的介質壓力推動球體運動，沿導柱離開閥座密封面，止回閥便開啟，介質通過；當停泵時，介質反向流動的壓力推動球體沿導柱回落閥座密封面，關閉止回閥，靠逆流的工作介質的壓力，使球形閥瓣和閥座密封面間產生一定的密封比壓，保證止回閥的密封，達到阻止介質逆流的目的。

　　由于球形止回閥的球形閥瓣和閥座密封面接觸的面積窄，接近于線密封，因此只要球形閥瓣的圓度高，即易于達到密封。因?yàn)槊芊饷嬲�，在相同的介質工作壓力下，線密封比面密封的密封比壓大，因此密封可靠。但由于球形閥瓣包覆橡膠非金屬材料，因而工作溫度受到限制，其工作溫度按照所包覆的非金屬高分子材料而定。

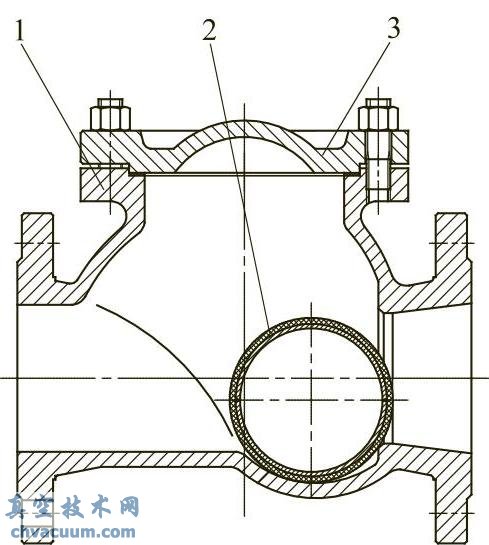

圖1 單球無磨損球形閥瓣止回閥

1—閥座；2—球體；3—閥體

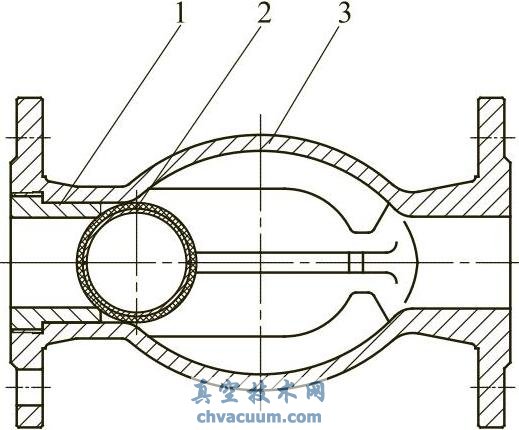

圖2 單球無磨損球形閥瓣止回閥

1—閥體；2—球體；3—閥蓋

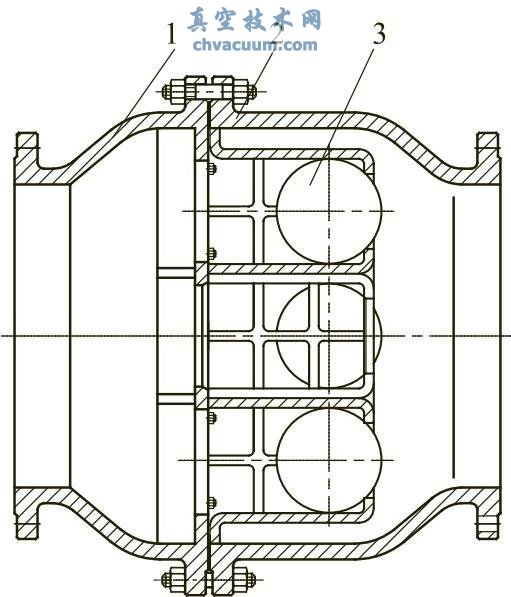

圖3 多球無磨損球形閥瓣止回閥

1—左閥體；2—右閥體；3—球體

　　但對于多球的閥門，不可能關閉時球體都密封，球體的密封有先后之分，這就起到緩閉和降低水擊的作用。該止回閥的水擊升值僅為旋啟式止回閥的45%，因此適用于水擊值要求嚴格的地方。
