廣東省東江- 深圳供水改造工程旗嶺泵站的液壓式全調節斜流泵組出口處安裝了截止、止回用的防泥沙型自動保壓式液控單向蝶閥, 防止管道發生水柱中斷, 限制停泵時水泵倒轉流量、系統失水和管網壓力增高過大產生水錘破壞水泵。該閥適用于水和含泥沙的水等流體。

液控單向蝶閥液壓系統的性能　

        液控單向蝶閥能按預定程序開啟, 開啟后液壓驅動系統自動保壓, 使重錘不下降, 蝶板不抖動。正常關閉時, 能按預定的時間和角度分快、慢兩階段關閉。在發生事故時, 能自動按預定的時間和角度, 分快、慢關兩階段關閉。該閥由電氣控制、液壓動力和機械3 部分組成(圖1) 。蝶板采用雙偏心結構, 有助于開閥和關閥, 轉動角度為90°。由于采用液壓傳動和控制, 開閥主動力矩大, 并使開、關閥程序調定易于實現, 用舉起的重錘提供關閥動力, 安全可靠。油缸在蝶閥開啟及正常關閉過程中作工作油缸, 在蝶閥事故關閉過程中作液力制動器, 用以控制快、慢關時間和角度。液壓系統中裝有自動保壓蓄能器裝置。

1.重錘　2.液壓控制與電氣控制箱　3. 蝶板　4.閥體

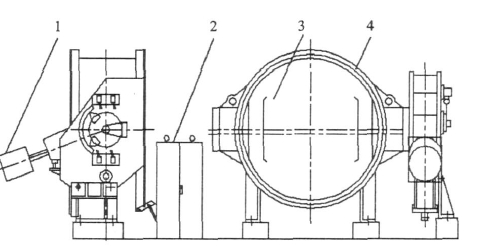

圖1 　液控單向蝶閥基本組成

液控單向蝶閥液壓系統　

        液壓系統采用了雙油泵、雙電機、雙溢流閥并聯配置, 可以自動實現單泵工作或雙泵工作的切換。當系統油壓不夠時可自動切換工作油泵, 從而保證系統的安全、可靠運行。其液壓操作系統分為兩部分, 一部分是裝在控制柜里的液壓站中, 另一部分是內置于擺動油缸中。
