風閥在通風空調系統中的應用探討

2013-05-19 梁挺山西省工業設備安裝公司

　　介紹了通風空調系統中風閥的分類及作用，詳細闡述了風閥在工程應用中存在的問題，并提出建議，同時總結出風閥在檢測、安裝、操作及維修方面應注意的問題，以確保空調系統的正常運行。

1、常用風閥的分類及作用

　　通風空調系統中常用的風閥分四類：手動調節閥、電動調節閥、防煙防火閥、排煙防火閥。

　　下面介紹具體分類及設置要求：

　　1、手動調節閥

　　目前工程上應用較多的是對開多葉調節閥，其作用是對風管系統的分支管路進行手動風量調節分配，無需遠程自控，僅通過初平衡調節即可達到系統風量分配的要求，其應用較為簡單。

　　2、電動調節閥

　　安裝在空調、通風系統的風管上，用來調節支管的風量，也可用于新風與回風的混合調節。采用電動開啟或關閉閥門，輸出開閉電信號。與自控系統配套，自動控制調節風量。電動執行機構應具有遠距離電動控制和現場手動控制的功能，并設置手動/電動操作轉換把手，具有機械和電氣兩種限位裝置，并且具有電動控制啟停、手/自動轉換、故障報警、啟停狀態反饋等功能。

　　3、防煙防火閥

　　安裝在通風空調系統的送、回風管路上，起防煙阻火的作用。

　　通常分為電動式和手動式兩種，相同點是其平時工作均呈常開狀態，熔斷關閉溫度均為70℃，風閥均可調節開度;不同點是動作方式和復位方式，電動式是通過輸入的電信號(DC24V)，執行機構內的電磁鐵通電動作，閥門自動關閉;手動式是手動關閉或70℃熔斷器動作關閉。

　　按其用途又可分為防火閥和防火調節閥。相同點是其熔斷

　　關閉溫度均為70℃，一般產品均可手動關閉。不同點是防火調節閥用于有防火要求且需要調節風量的風管系統中，具有手動關閉、手動復位、電動關閉、電動復位、電信號輸入輸出與風機連鎖等功能。

　　4、排煙防火閥

　　排煙防火閥安裝在單獨排煙或排風、排煙合用的系統中，平時工作呈常開狀態，火災時當管道內煙氣溫度達到280℃時熔斷關閉。

　　通常分為常開電動式、常開手動式、常閉電動式三種，均可輸出關閉電信號及啟動連鎖，熔斷關閉溫度均為280℃，風閥均可調節開度;不同點是動作方式和復位方式，電動式是火災發生時輸入DC24V電信號，執行機構內的電磁鐵通電動作，閥門自動關閉;手動式是手動關閉或煙溫度達到280℃閥門熔斷關閉。常開型用于排風排煙合用系統或有多個防煙分區的排煙系統，常開電動式僅適用于需要由自控系統遠程控制的情況;常閉型用于單獨排煙系統，常閉電動式一般應用于需要由自控系統遠程控制或需與風機連鎖的情況。具體應用中排煙防火閥的常開、常閉設置要求，還得依據排煙口的形式而定。如果排煙口是常閉的，那么就應該設常開的排煙防火閥，如果排煙口是常開的，那么就應該設常閉的排煙防火閥，如果排煙口設置的是帶防火閥的專用排煙口，那么排煙支管上就不再設排煙防火閥。

2、風閥在工程應用中的常見問題與建議

2.1、防火閥設置存在的問題分析

　　防火閥的作用是防止火災、煙氣通過風管蔓延到其他區域;防止火災燒毀設備;提供火災報警功能。排煙防火閥通常都設在排煙風機的前面，但是防煙防火閥就需要考慮其位置確定，通過對以往工程的實際應用，發現存在以下問題：

　　在防火分區、重要的設備機房、火災危險性大的房間的隔墻和樓板其兩側是否都要設置防火閥，如果不是兩側都要設置，那么，設置在哪一側較為合理，以上問題在設計規范中并不明確，在GB50243-2002通風與空調工程施工質量驗收規范中是這樣說的：“防火閥、排煙閥的安裝位置、方向應正確，防火分區隔墻兩側的防火閥，距墻距離不大于200mm”。依此推理，在防火分區隔墻處兩側都需要設的，目的是防止火蔓延到其他防火分區;對于火災危險性大的房間隔墻和樓板、重要的房間，一般來說兩側設置的必要性不大，因為其設置的目的是保護重要房間，防火閥若設在機房側，其熔斷器動作時間顯然比在機房外長，防煙阻火滯后，這是不合理的，應該安裝在機房外，而且在確保機構操作便利的情況下應該靠墻安裝，提高其隔斷功能。

2.2、風管穿越設有防火要求的房間隔墻或樓板時存在的問題分析

　　在現行的規范中都沒有規定風管穿過安裝有防火門的房間隔墻或樓板處應設防火閥，這是實際工程中最容易被忽視的地方。防火門其作用是阻火防煙。應該說當通風管道穿過設有防火門房間的隔墻或樓板處時，應設防火閥。至于哪些房間裝有防火門，我們還得看建筑圖紙的設計要求，在每層圖紙上一般都有詳細的說明，因此應引起重視，如圖1所示。

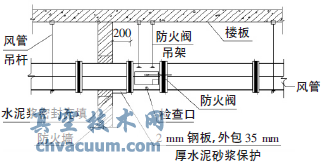

圖1 通風管穿越防火墻安裝示意圖

2.3、風閥安裝、操作和維修問題

　　風閥對于系統的正常、安全運行是至關重要的。要充分發揮其功能，必須確保其能夠便于操作和維修，因此在安裝過程中要重點注意其安裝位置、方向、機構位置、接線檢修的空間、支架設置等問題，具體如下：

　　1、各種類型的風閥在安裝時最好讓廠家?guī)в信鋵Ψㄌm，這樣在安裝時只要把兩端配對法蘭與連接的管道用螺栓連接起來即可;

　　2、設置防火閥時，有的文獻中規定穿越防火墻、防火樓板、隔墻、建筑物沉降縫、伸縮縫到防火閥的風道應采用厚度δ≥1.6mm以上的鋼板制作，以增大管道的剛度，是有一定道理的，目的是防止管道塌陷、變形，影響其正常功能。按現有的施工規范和防火規范，沒有明確規定此部分連接管的厚度。在現實施工中，施工單位照圖施工，把防火風閥直接與鍍鋅鐵皮風管相連接;

　　3、防火閥當長邊尺寸大于630mm時，應單獨設吊架，避免發生火災時管道變形而影響其性能。其他風閥可根據規格大小和安裝位置選擇設置支架;

　　4、防火閥安裝位置應盡可能靠近防火墻或分隔區，最大限度地發揮其防煙隔斷的功能;

　　5、當風閥安裝于吊頂內時，應在安裝部位或附近墻頂部位設置檢修口，便于以后維修時使用。

3、風閥檢測和調試方面應注意的問題

3.1、檢測內容

　　1、資質檢查。

　　工程中所用的防火閥必須具有國家消防產品檢測中心檢測合格報告和生產廠家的出廠合格證。

　　2、產品型號規格、質量檢查。

　　所用型號、規格及其安裝位置、產品質量與施工設計及產品說明書相符。

　　3、產品性能檢測。

　　檢查轉動部件的靈活性，應確保動作靈活、可靠、關閉自如。按照執行器工作原理，采用DC24V電源模擬開啟或關閉等動作，確保工作可靠，并記錄接線端子排標識和機構動作時間、結果。

　　4、熔斷器易熔片的檢查。

　　重點檢查易熔片是否完好，是否有斷裂現象。

3.2、測試記錄的要求

　　1、風閥的檢測和調試應建立測試記錄表，記錄的內容應包括一般要求規定的內容，測試結果記錄要明確。

　　2、測試記錄應按照系統編號、風閥編號、風閥代碼，注明風閥工作狀態和動作要求，其中風閥編號應在調試圖紙中做好編號，或引用消防報警系統規定的風閥地址編碼，以確保風閥的標識唯一性和對應性，為系統聯動調試做好基礎工作。

3.3、風閥測試中出現的常見問題

　　根據現場測試和故障處理的情況看，有執行機構出現不能動作或動作靈敏度差，風閥本體變形、葉片變形、閥門內積灰阻滯、連桿機構變形、機構接線錯誤、執行機構損壞等情況，其中本體或葉片、連桿變形情況應該在安裝過程中能夠解決，其他問題則需在測試中予以調整更換。
