自力式緊急切斷閥遠程控制改進
按照GB50183-2004《石油天然氣工程防火設計規范》要求,在液化石油氣進站和裝車管道安裝緊急切斷閥,若上述部位出現泄漏,驟現壓力下降,則切斷閥及時切斷管道內液化氣流動,防止泄漏量進一步擴大,減少損失,保證安全。
1、工作原理

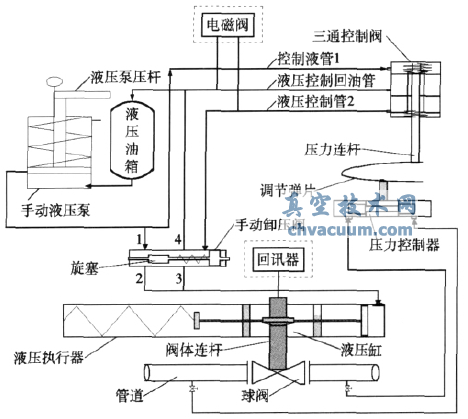

吐哈油田銷售事業部輕烴外運站使用加拿大產BETTIS(Actuators&controls)自力式緊急切斷閥,結構見圖1。若管道壓力>0。4MPa,球閥兩端引壓管線將壓力傳至壓力控制器,壓力連桿向上推動。手動液壓泵的部分液壓油由控制液管1進入三通控制閥,經液壓控制管2進入手動卸壓閥推動旋塞向右移動,此時1、2連通,3、4關閉,手動液壓泵液壓油由1、2進入液壓執行器液壓缸,推動活塞向左移動,帶動閥體連桿轉動,打開切斷閥;若管道壓力<0.4MPa,在三通控制閥內彈簧作用下,壓力連桿向下運動,液壓控制管2和液壓控制回油管連通,手動卸壓閥推動旋塞向左移動,1、2關閉,3、4連通,液壓執行器彈簧推動活塞向右移動,帶動閥體連桿轉動,關閉切斷閥。
2、存在的問題
(1)由于緊急切斷閥是通過液化氣在管道內壓力變化快速關閉閥門,因此要求管道壓力波動不能過大。壓力控制器關閉閥門設定的最低壓力為0.58MPa,但隨著季節改變和庫存上升,管道壓力在0.6~1.2MPa變化,根據液化石油氣性質,管線泄漏時,隨著管道壓力高低分布,管道壓力下降產生在不同時間,造成切斷閥不能及時關閉。
(2)切斷閥開關狀態未遠傳至中控室,無法監控,當切斷閥液壓部分出現故障時,閥門將會自動關閉,容易發生管線超壓事故。
3、改進實施
改進目的是當管道出現故障發生大量泄漏而壓力變化又不及時,采取人工遠程關閉切斷閥,保證安全。分析認為,要關閉緊急切斷閥,則需連通液壓控制管2和液壓控制回油管,使手動卸壓閥卸壓,為此在二者之間加裝電磁閥,在閥體連桿安裝美國產Automax(valeautomationsystems)閥門回訊器(圖1虛線框)。由于電磁閥安裝在緊急切斷閥液壓油路,液壓油路主要為手動卸壓閥提供動力,流量較小且壓力≤0.6MPa,同時為保留切斷閥原有功能,選擇內螺紋防爆型常閉電磁閥(DC24V,流量口徑12mm,壓力0.6MPa)。
實際使用時,上位機控制電磁閥打開,液壓油經回油管進入液壓油箱,切斷閥關閉,切斷管道液化氣。同時球閥轉動過程中帶動閥桿上端回訊器凸輪轉動,向上位機反饋信號,上位機顯示切斷閥開關狀態。
