F92閥體和閥座焊接工藝的研究

2013-09-19 黃翀 沈陽盛世高中壓閥門有限公司

1、概述

  1000MW 超( 超) 臨界火電機組用主蒸汽閘閥的閥體材料為F92。由于此材料具有一定的冷裂傾向,在與同材質閥座的焊接過程中,對冷裂紋非常敏感,并會在焊接的熱影響區出現脆化現象。閥門研制過程中,針對焊接裂紋等問題進行了試驗研究,確定了合理的焊接工藝參數,獲得了良好的焊接合格率。

2、材料性能

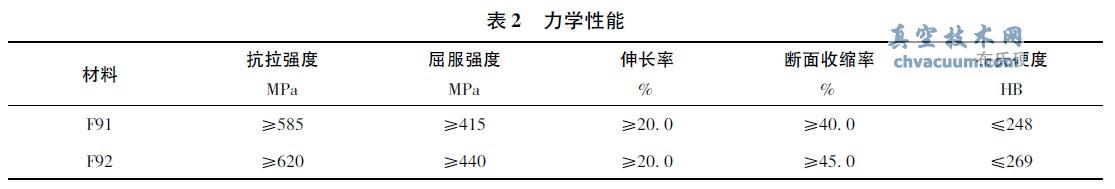

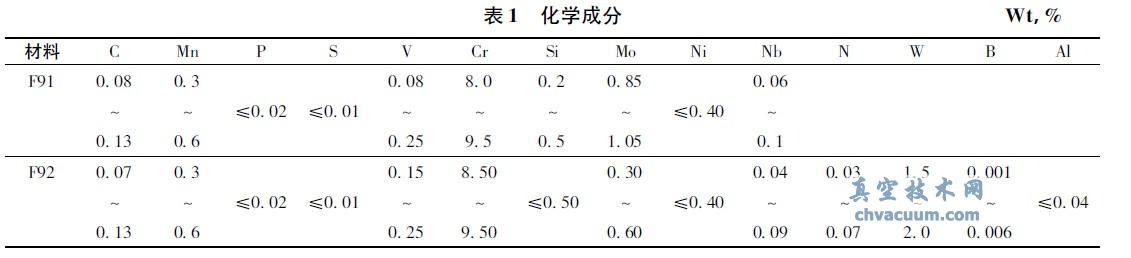

  F92 為馬氏體耐熱鋼,此材料是在F91 鋼的基礎上改良出的新鋼種。與F91 鋼相比( 表1) ,Mo 含量降低,并加入了W 和微量的B,提高了其在高溫狀態下的斷裂強度、高溫蠕變強度和高溫抗氧化性(表2) 。

與F91 鋼相比

斷裂強度、高溫蠕變強度和高溫抗氧化



  碳當量計算法是一種根據合金元素的含量評定其冷裂紋敏感性的方法。當[C]> 0. 6 時,材料的焊接性差。碳當量[C]計算公式為

[C]= C + Mn /6 + ( Ni + Cu) /15 + ( Cr + Mo + V) /5

  根據F92 母材的化學成分( 表3) ,計算出F92碳當量[C]= 2. 09,說明F92 的焊接性差,冷裂傾向十分敏感。

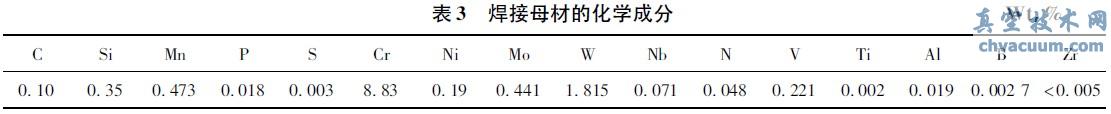

F92 母材的化學成分

3、焊接工藝

  閥體和閥座的焊接( 圖1) 采用手工電弧焊。焊條使用E9015 - B9 ( 表4) 。焊條使用前經300 ~350℃烘干,保溫2h。焊條放入保溫桶內,為防止吸潮,隨用隨取。施焊時,仔細清理每一層焊渣,且在收弧處多停留,將弧坑填滿,防止產生裂紋。

閥體與閥座組焊

1. 閥體2. 閥座

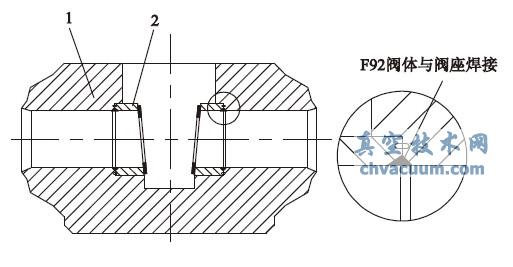

圖1 閥體與閥座組焊

表4 E9015 - B9 焊條化學成分Wt%

E9015 - B9 焊條化學成分

  F92 鋼在焊接中采用小電流,利用較小的熱輸入量進行多層多道焊( 表5) 。由于F92 淬硬傾向較大,所以要嚴格控制預熱溫度和層間溫度。層間溫度一般不低于預熱溫度,但是層間溫度過高會影響焊接接頭整體的沖擊韌性,故最高層間溫度控制在300℃,預熱溫度控制約250℃。

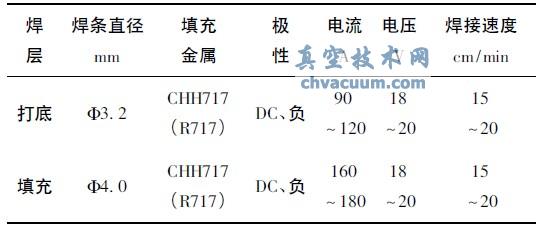

表5 焊接工藝參數

焊接工藝參數

  焊接完成后,焊縫金屬及母材熱影響區會發生組織轉變,生成脆而硬的馬氏體組織。通過采取760℃ ± 10℃保溫2h 的高溫回火處理方法,適當?shù)慕档秃附咏宇^強度,改善接頭焊縫金屬的韌性。

4、數據分析

4.1、第1 組試樣

  對試樣進行拉伸試驗( 表6) 和彎曲試驗( 表7) 。從彎曲試驗數據可以看出,彎曲試樣出現了最大5. 32mm 的裂紋。根據ASME 第Ⅸ卷規定,試樣彎曲后的凸面上,焊縫和熱影響區不得有超過3. 2mm 的開口缺陷。試驗結果不符合要求。

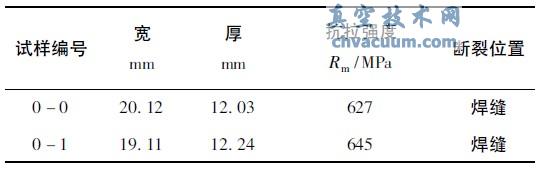

表6 第1 組試樣拉伸試驗

第1 組試樣拉伸試驗

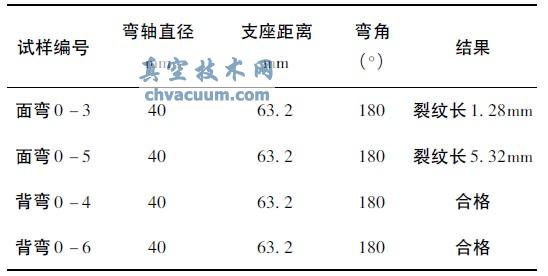

表7 第1 組彎曲試驗

第1 組彎曲試驗

  試樣在彎曲時產生裂紋,是脆性過大的表現,這也是F92 材料空淬傾向大的影響。為解決這個問題,使焊后焊接接頭性能良好,修改了焊接工藝。

  (1) 增加焊后消氫處理,溫度為375℃ ± 10℃,保溫2h,緩冷到室溫。

  (2) 焊后熱處理由保溫2h 改為保溫4h。

  (3) 焊接最高層間溫度不高于350℃,預熱溫度控制在約300℃。

  (4) 嚴格控制焊件的升溫和冷卻過程。

4.2、第2 組試樣

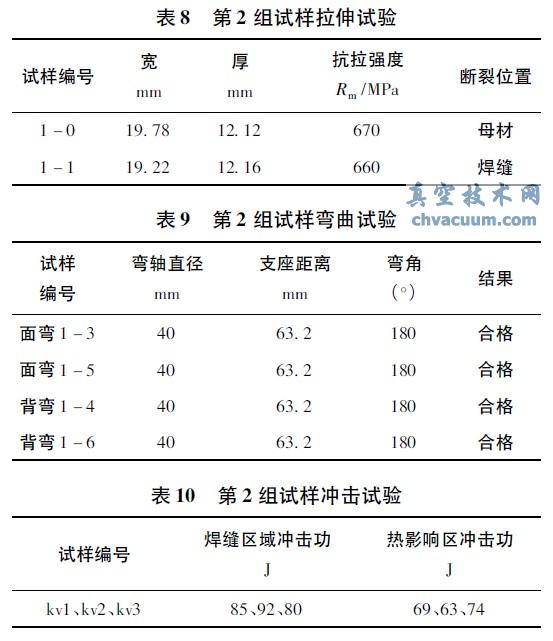

  按照修改后的焊接工藝重新進行焊接,并進行力學性能試驗( 表8、表9 和表10) 。試驗結果顯示,試樣性能達到要求。表8 第2 組試樣拉伸試驗。

F92閥體和閥座焊接工藝的研究

5、結語

  (1) F92 鋼的可焊性較差,焊接工藝復雜,但只要選擇合適的預熱溫度和層間溫度、消氫處理,嚴格按工藝執行,完全可以避免焊接缺陷的產生。正確的選擇熱處理溫度和保溫時間,是保證焊縫獲得良好力學性能的關鍵。

  (2) 通過對F92 新型馬氏體耐熱鋼焊接材料、焊接工藝分析研究,對F92 的性能有了進一步的認識,給編制F92 焊接工藝任務書及評定方案提供了可靠的理論依據和參考數據。

參考文獻

  〔1〕盧征燃,王炯祥. 超臨界鍋爐用鋼SA - 335P92 焊接性試驗研究〔J〕. 鍋爐技術, 2006( 1) : 38 - 46.

  〔2〕郁福祥. T91 鋼的焊接〔J〕. 焊接技術, 1997,26( 3) : 36 - 37.

  〔3〕ASME - 2007,鍋爐及壓力容器規范Ⅸ焊接和釬接工藝,焊工,釬接工、焊接和釬接操作工評定標準〔S〕.

  〔4〕夏明民,張建華,何伯芹,等. F92 閥體深孔密封面堆焊D802的研究[J]. 閥門2012( 6) : 12 - 14.
