聚丙烯環管反應器安全閥是用作聚丙烯環管反應器的安全附件，是根據環管反應器的特殊要求而專門設計的，如下圖所示。其結構特點如：

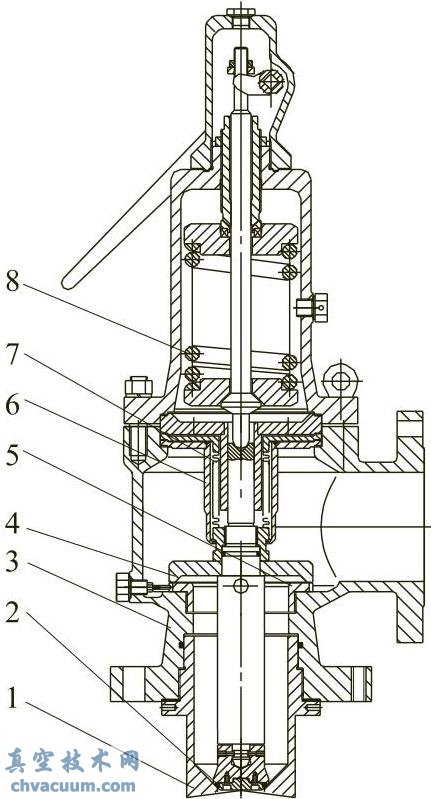

圖1 聚丙烯環管反應器安全閥結構

1—閥座；2—密封圈；3—閥體；4—反沖盤； 5—調節圈；6—波紋管保護套； 7—波紋管；8—彈簧

　　1、凸出式進口閥座設計——滿足環管反應器的特殊要求(閥座的下端面設計成與安裝管道內壁弧度相符的圓弧狀，閥座的圓弧曲率與環管內徑的曲率一致，合理設計流道結構，避免介質聚集和結晶)；

　　2、閥瓣閥座采用軟密封結構——保證具有優良的密封性，并能適應含有固體微粒的介質環境；

　　3、多層波紋管設計——保證安全閥在較大的變動背壓下正常工作；

　　4、保護套及波紋管結構——消除了固體顆粒介質對閥門動作性能的影響。
