由于槽車的特殊用途，槽車用安全閥安裝在槽車的頂部，高出槽車罐體的高度受到限制。圖1、圖2分別為內(nèi)置式和外置式安全閥的結構圖，槽車用安全閥通過法蘭直接與被保護裝置相連。

　　內(nèi)置式安全閥為減少在被保護裝置外側的伸出高度，將閥瓣和閥座等零部件都設置在安裝法蘭的下部，介質排放出口直接向上，閥瓣帶有固定或可調(diào)整的反沖盤結構，密封面采用軟密封形式，這種安全閥主要是用于液化石油氣等介質罐車上。

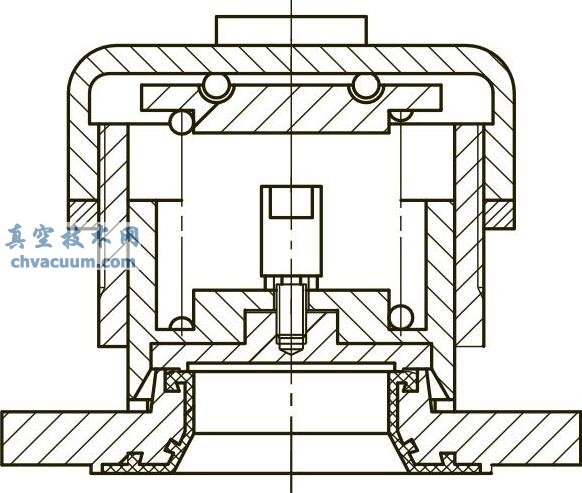

圖1 內(nèi)置式槽車用安全閥的結構

圖2 外置式槽車用安全閥的結構

　　而外置全啟式彈簧安全閥主要用于液化石油氣、液氨、液氯等介質固定儲罐、罐車及要求排放量較大的壓力容器上，閥門密封采用軟密封或硬密封結構，對于腐蝕性強的介質還可使用襯里結構。
