上裝式金屬密封球閥的結構特點

2020-04-17 真空技術網整理 閥門手冊

  上裝式金屬密封球閥(圖1)可以在線維修,壓力等級Class150~600,閥門通徑1/2~6in(15~150mm),全通徑和縮徑。連接方式有法蘭式和焊接端(承插焊和對接焊)。其設計特征可描述如下:

上裝式金屬密封球閥

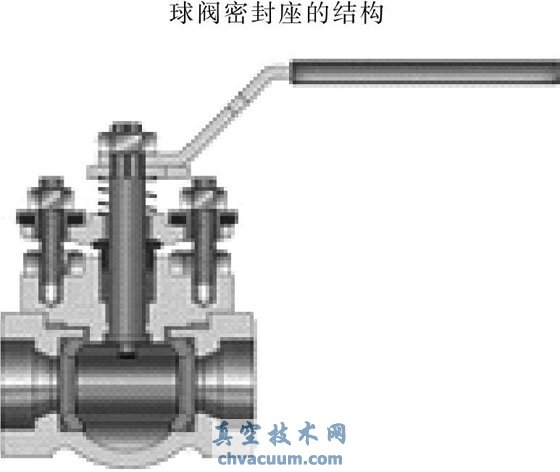

圖1 上裝式金屬密封球閥

  1、在線拆裝,更換密封座;

  2、可直接焊接管線上而無須拆卸閥門;

  3、在有固體顆粒的介質中提供全通徑的通道,保持流體暢通;

  4、閥體與閥蓋的連接不受管道應力的影響;

  5、閥蓋與閥體連接可靠,密封采用纏繞式不銹鋼石墨密封墊;

  6、密封座用stellite 6合金,并加工成寬的金屬密封面;

  7、背部密封材料石墨,耐溫538℃;

  8、球體表面被自動清掃干凈;

  9、壁厚設計符合ASME B16.34;

  10、不銹鋼球體,涂硬鉻處理;

  11、防被吹出的不銹鋼閥桿設計;

  12、填料壓蓋采用碟形彈簧加載或螺栓壓緊(live-loaded);

  13、閥桿微泄漏密封;

  14、閥桿導向性好,減少側向力可能引起的晃動;

  15、2in以下手動操作;

  16、如果需要,可以提供接長桿操作;

  17、密封等級達到Ⅳ級(ASME B16.104/FCI 70-2)。

  可用于原油和石油精煉中催化劑供給系統,蒸汽及過熱蒸汽、熱媒體油(導熱油)、低溫、化纖PLA和PTA的生產過程,造紙工業中作為氣體或蒸汽的隔離閥。
