Mogas和Velan公司的金屬密封球閥提供一種一體式模鍛閥體結構，這種結構將閥體和操作機構的連接支座一體化，產品壓力等級最高為4500磅級，通徑1/2～2in，用作電力系統鍋爐疏水閥和旁路隔離閥，Mogas將它稱為RSVP系列的一種創新設計， Mogas的產品和Velan的產品如圖1所示。

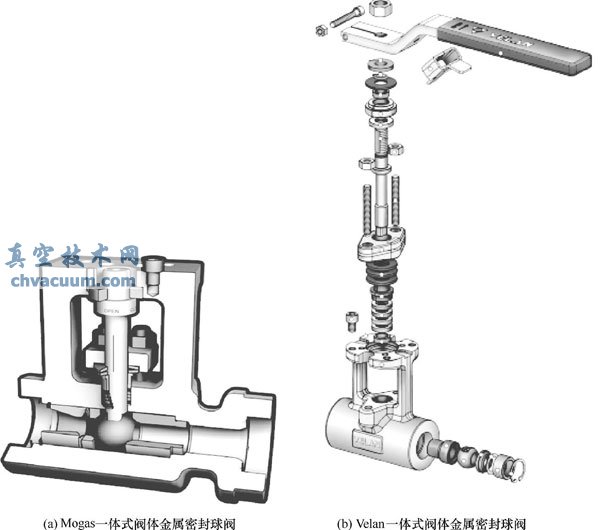

圖1 一體式閥體金屬密封球閥

　　由圖1可見該密封球閥的特點為：單向密封；一體化鍛造閥體設計；閥桿直接從閥體上部裝入，在閥體上端，用一個推力環來防止閥桿被吹出；填料采用碟形彈簧加載(living lead)，來防止熱沖擊和壓力波動而引起的填料松弛；屬于浮動球結構，出口端密封座密封，進口端密封座背部用一個Inconel材料制造的彈簧提供預緊比壓，并由管道壓力提供機械力保持良好的密封狀態，在閥體上部設計一個90°角的限位裝置，球體與閥座配對研磨，100%寬密封帶的接觸面，確保完全隔離，全開位置時密封面受到保護，可以選用Inconel作為球體的基材，并在表面噴涂碳化鉻涂層，增加抗磨損、抗沖刷的能力。

　　該產品樣本材料：球體為410SS/HOVF碳化鉻或Inconel 718本體，HOVF碳化鉻涂層，密封座材料為410SS+HVOF碳化鉻或Inconel 718材料，閥體按溫度不同可選用A182 F22，A105或A182 F91鍛件，閥桿采用A276 Gr.431氮化處理或Cr17Ni2。填料加載彈簧為Inconel 718，填料壓套為316SS氮化處理，填料壓蓋為410SS，填料為膨脹石墨防擠壓環為石墨+Inconel金屬絲，止退卡環為A638660。
