一、前言

　　我國原有的高爐系統閥門由于受高爐規模的影響，系統中管道的公稱通徑大都比較小，高爐系統中應用的閥門大多數采用豎型閘閥產品。該產品的體積大，質量大，安裝和密封效果等都不是很理想。目前，隨著煉鐵高爐的大型化的逐漸深入，以及節能環保事業的發展，高爐系統的管道通徑在逐漸加大。為此，豎型閘閥產品在一些大型高爐的部分工況中將不再適合生產的需要;隨之取代的是體積小，質量輕，扭矩小，安裝方便快捷，操作簡單且密封可靠的蝶閥產品。

二、偏心蝶閥的使用

　　偏心蝶閥在煉鐵高爐中得到了廣泛應用，適用于冶金、礦山、水泥、醫藥、化工、發電及城市供熱等行業的高溫氣體(煙氣、空氣、煤氣等)管路系統，作為啟閉設備使用。驅動方式有液壓驅動及電動驅動兩種。在煉鐵高爐中主要安裝在余熱利用系統、干法除塵系統和煤氣管網，在公稱通徑較大、工作壓力和啟閉壓差較低、溫度較高(200～350℃)的工況條件下應用。

　　由于在冶金系統管路中大部分為高溫(≥200℃)氣體介質，針對此而開發和研制了密封副為全金屬的硬密封蝶閥，如圖1所示，即金屬硬密封偏心蝶閥。此種蝶閥采用面與面接觸，由于密封副的材料選取為金屬，因此偏心蝶閥的使用溫度可以在400℃以上。但是，由于密封副為全金屬材料，所以蝶閥的密封泄漏率很難達到標準的A級(蝶閥性能理想狀態)，一般在C級左右。另外，由于金屬密封副材料的選取不過關，在高溫情況下，金屬的彈性很容易失去。所以，在使用一段時間后，閥門的泄漏率明顯加大，不能保證閥門的密封性能，從而大大降低了閥門的使用壽命。

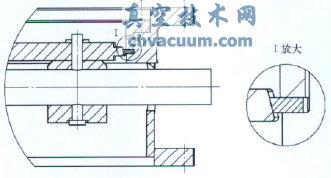

圖1 金屬硬密封偏心蝶閥

　　復合材料的硬密封偏心蝶閥解決了此種難題，如圖2所示。此種偏心蝶閥的密封副為多層次復合材料，是由金屬材料和非金屬材料復合而成，具有耐高溫(≤500℃)、耐老化、高溫下具有良好的彈性等優點。尤其是中間的非金屬夾層能夠使密封副的密封產生梯級密封形式，經過長期使用，仍能保持良好、可靠的高溫使用效果，從而增強了閥門的密封性能，延長了閥門的使用壽命，在冶金高爐的各個系統得到了廣泛的應用。

　　由于多層次復合材料硬密封偏心蝶閥的應用條件，大部分為高溫狀態下的常開或常關的閥門狀態。在閥門常開的狀態下，介質對閥板的高壓側長時間沖刷，若多層次復合密封副安裝在閥板上，則密封副受損嚴重，在閥門關閉狀態時極易造成閥門在此處的局部泄漏，從而影響閥門使用性能。因此，應將多層次復合密封副安裝在閥體上，這樣多層次復合密封副受介質沖刷均勻，同時在閥板與多層次復合密封副結合處堆焊硬質合金，避免了上述問題的發生。此種結構的蝶閥，被廣泛應用到冶金高爐的各高溫系統。

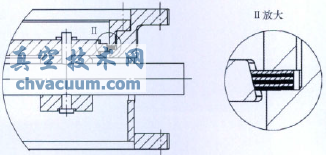

圖2 復合材料硬密封偏心蝶閥

三、偏心蝶閥分析計算

1.偏心蝶閥的力矩計算

　　偏心金屬硬密封蝶閥的啟閉力矩包括二次偏心力矩、閥門開啟瞬間閥板、密封副間的摩擦力矩、閥軸與軸套的摩擦力矩、閥軸與填料的摩擦力矩(見下表)。

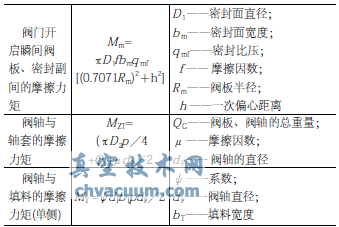

偏心蝶閥的力矩計算表

　　注：閥軸與填料的摩擦力矩為閥軸單側的摩擦力矩，如果閥軸兩側均有填料，MT需乘以2。

2.閥體、閥板的剛度有限元分析

　　因蝶閥在高爐系統中的密封性能非常重要，所以在蝶閥的主體零部件設計過程中，剛度是非常重要的，它是閥門正常使用、壽命長短的重要考核指標。因此，在設計的過程中，要對閥體、閥板進行有限元分析。通過模擬現場工作壓力和工作溫度獲得的應力和應變值，對設計進行指導，如圖3、圖4所示。

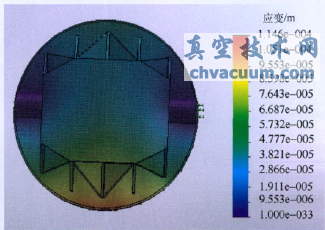

(a)應變

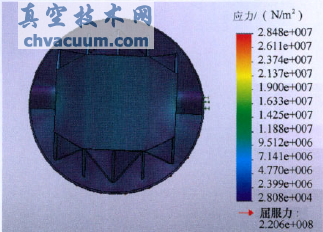

(b)應力

圖3 閥板應力應變分布

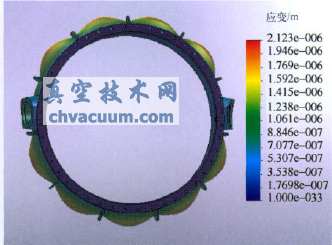

(a)應變

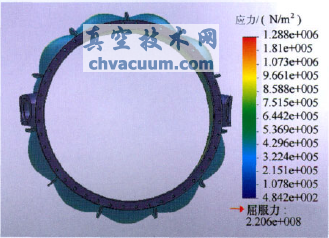

(b)應力

圖4 閥體應力應變分布

四、結語

　　偏心金屬硬密封蝶閥的結構緊湊，零部件少，體積小，重量輕，耐高溫，啟閉靈活，在長期的工作狀態下可實現零泄漏，有效地提高了閥門的使用壽命，降低了所需動力，節約了成本。另外，隨著節能環保事業的發展，高爐余壓將會被越來越多的再回收利用，偏心蝶閥作為余壓利用高爐操作系統的一個閥門會得到更加廣泛的應用。
