QC742W液動齒條插板閥信號改造實踐

2013-10-31 陳紅俊 長治鋼鐵(集團) 有限公司煉鐵廠

  通過取消傳動裝置上的豎齒輪,并把豎齒輪的軸加長至外部,利用擋片反饋信號,使信號可以準確反應出閥柄所處的位置,從而杜絕閥體跑風、信號失靈等故障的發生,并且延長冷風閥的使用壽命。

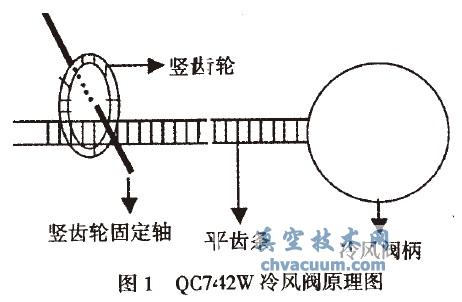

  長鋼3號高爐熱風爐從2000年8月份開始使用型號QC742W冷風閥。隨著高爐冶煉強度的提高,高爐各個系統的設備都處于全負荷運行,特別是熱風爐冷風閥故障頻繁,雖然真空技術(http://www.mp99x.cn/)網采用了加大豎齒輪和墊平平齒條等辦法,但都未能解決跑風和信號失靈問題。其他高爐相同型號的閥門也出現了同樣的故障。熱風爐跑風、信號失靈等問題嚴重影響了高爐的生產。QC742W冷風閥工作原理圖如圖1。

QC742W液動齒條插板閥信號改造實踐

  分析設備故障的原因,主要有以下三點:

  (1)豎齒輪和平齒條在前端接觸不靈,造成信號丟失,不能正常反應閥柄的位置。操作者無法判斷閥柄所處位置,造成誤操作,因而出現多次跑風,并且也存在著斷風、憋風的重大隱患。

  (2)豎齒輪和平齒條后端間隙縮小,相互頂撞增大了閥柄的受壓,導致閥柄關不到位而跑風。

  (3)平齒條出現前低后高,造成后端受壓增大,因此也就增大了磨損,這是影響閥門壽命關健所在。

1、QC742W液動齒條插板閥的工作原理及技術參數

  QC742W冷風閥安裝在熱風爐系統垂直布置的冷風支管上,用于切斷進入蓄熱室的冷風。此閥在熱風爐送風期開啟,燃燒期關閉。

  QC742W冷風閥是齒條式水平安裝自壓密封插板閥,由閥體、閥蓋、閥板、均壓小門、齒條、驅動裝置等部件組成。閥門的啟閉靠傳動裝置帶動齒輪、齒條、閥板運動來實現。關閉時靠介質壓差使閥板緊壓在閥體密封面上達到密封。閥體內有道軌,并裝有彈簧緩沖器,以保證閥板的平穩運行及減少?zèng)_擊。閥門啟閉位置的確定是靠行接近開關控制。主要參數如表1所示。

表1 QC742W冷風閥主要參數

QC742W冷風閥主要參數

2、改造過程

  (1)為了解決冷風閥信號失靈、跑風,延長冷風閥壽命,利用高爐休風機會,根據以前木工工具“土木轉”的原理,對3高爐1號熱風爐冷風閥進行改造。

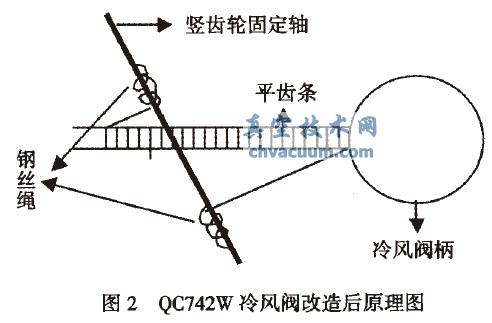

  首先,打開閥蓋,取消豎齒輪;其次,在平齒條兩端各固定一根3mm×800mm長鋼絲繩;第三,讓閥柄停留到開或關的某一個固定位置上;第四,把兩根鋼絲繩的另一端固定在豎齒輪的軸上,注意必須把長出的部分用力纏在軸上再固定。QC742W冷風閥改造后原理圖如圖2。

QC742W液動齒條插板閥信號改造實踐

  通過改造,靠閥柄的開關就可以使固定軸轉動,從而返回信號。本次改造的成功之處是:①取消豎齒輪,減少了對閥柄的受壓,也就是減少磨損,可延長閥門的壽命;②信號不再受平齒條高低的影響,只要閥柄開關就能使信號軸轉動,從而使信號及時返回。但不足之處是:①鋼絲繩的選材困難,用普通鋼絲繩難以拉緊,造成信號開關不準確;②由于鋼絲繩子質量問題,堅持不到1個月就拉斷造成信號完全失靈。

  (2)鑒于第一次改造存在的缺點,經過現場觀察和具體操作運行,隨后對冷風閥進行第二次改造,本次改造為安全起見,只對3號冷風閥進行改造。改造過程如下:

  取消豎齒輪;在豎齒輪的固定軸上,垂直焊一件!16mm×65mm的園鋼;在平齒條的開關位置上各焊一根!8mm×50mm的園鋼,使之能碰撞豎齒輪軸上的園鋼,并且能左右擺動30°;在豎齒輪固定軸外端中心處焊接一件20mm×200mm的螺紋鋼,以加長固定軸;在螺紋鋼頭端焊一根!20mm×300mm的螺紋鋼,并且和!16mm×65mm園鋼是平行;在外部適當位置固定接近開關信號,其原理圖如圖3。

QC742W液動齒條插板閥信號改造實踐

  本次改造比較成功。自改造后,冷風閥運行正常。之后,利用高爐休風機會把1號、2號冷風閥都進行了改造。至今,三個冷風閥運行良好,沒有發生以前出現的故障。

3、總結及推廣

  通過對熱風爐冷風閥進行改造,閥門的信號可以準確反應出閥柄所處的位置,杜絕了閥體跑風等事故的發生。改造后把豎齒輪的軸加長至外部,所以操作時即是信號失靈也可直觀地觀察到閥柄所處位置,杜絕了熱風爐斷風、憋風等重大事故的發生。改造取消了豎齒輪,閥柄的開關不受豎齒輪的影響,所以可大大延長冷風閥的使用壽命。

  本次對熱風爐QC742W冷風閥的改造,成本較低,方便易行,易于推廣。具有有一定的經濟價值。
