截止閥閥體的基本形式有T形閥體，角式閥體和Y形閥體。

一、T形閥體

　　T形閥體是最常用的，但是這種形式閥體的曲折流道產生的流阻是上述各形式中最高的。T形閥體具有低流動特性和較高的壓降。它們可以用于快速節流，如在繞過控制閥的旁路上。T形閥體也可以用于僅要求節流不考慮壓力降的場合。

　　T形閥體的外形有三種結構，一種是歐洲的S形結構（圖1），一種是美洲的腰鼓形結構，即球心形結構（圖2），還有一種是電站上常用的Z形結構（圖3）。

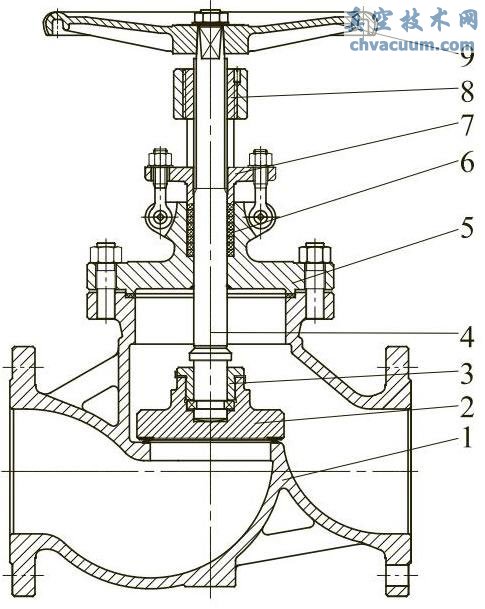

圖1 S形結構的T形閥體截止閥

1—閥體；2—閥瓣；3—閥瓣蓋；4—閥桿； 5—閥蓋；6—填料；7—填料壓蓋； 8—閥桿螺母；9—手輪

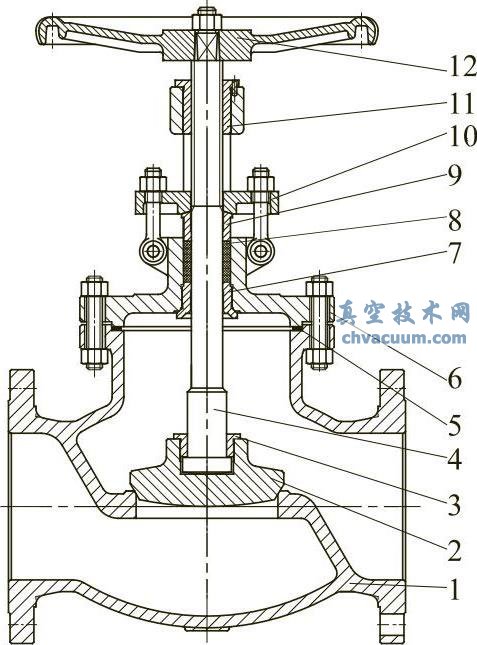

圖2 球心形結構T形閥體截止閥

1—閥體；2—閥瓣；3—閥瓣蓋；4—閥桿；5—墊片； 6—閥蓋；7—上密封座；8—填料；9—填料壓套； 10—填料壓板；11—閥桿螺母；12—手輪

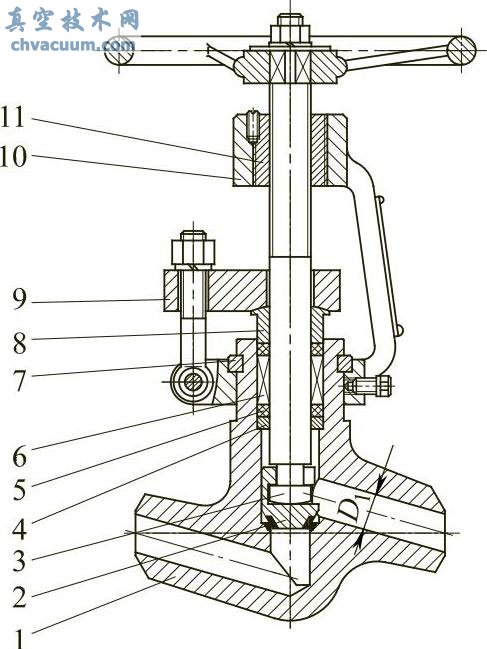

圖3 Z形結構的T形閥體截止閥

1—閥體；2—閥瓣；3—閥桿；4—填料墊；5—填料； 6—中填料；7—對開圓環；8—填料壓套；9—填料壓蓋；10—支架；11—閥桿螺母

　　T形閥體屬于直通流道。

二、角式閥體

　　角式閥體（圖4）的閥門安裝在靠近管路彎頭部分時，有兩大優點：第一，與T形閥體相比，流阻大大減��；第二，使用角式閥體可以減少管路接頭和節省一個彎頭。

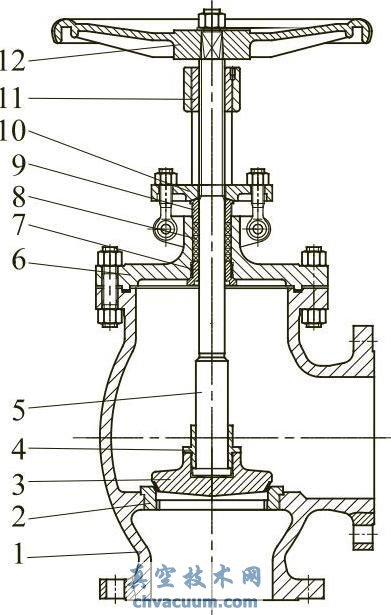

圖4 角式閥體截止閥

1—閥體；2—閥座；3—閥瓣；4—閥瓣蓋；5—閥桿； 6—閥蓋；7—上密封座；8—填料；9—填料壓套； 10—填料壓蓋；11—閥桿螺母；12—手輪

　　角式閥體用于有脈動流動的地方，這是因為它具有處理這類流動節流作用的能力。

　　角式閥體屬于角式流道。

三、Y形閥體

　　Y形閥體（圖5）的設計，是為了使閥門的流阻減到最小程度。這種閥門在開關時，流阻小而且密封面也耐用。Y形閥體在截止閥的閥體類型中是流阻最小的，可以長期微啟而無嚴重沖蝕。

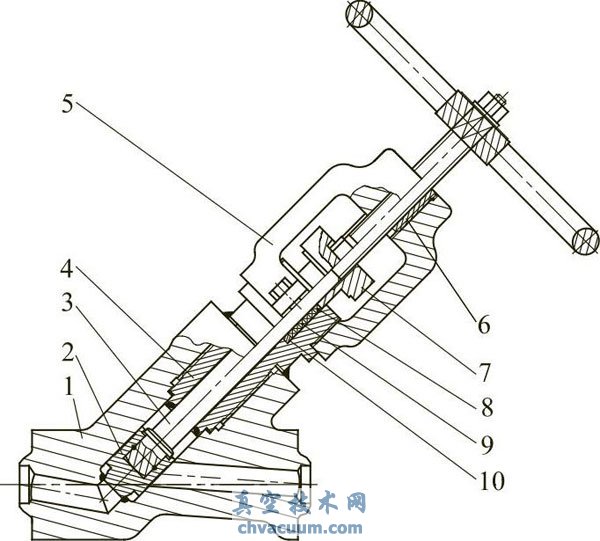

圖5 Y形閥體截止閥

1—閥體；2—閥瓣；3—閥桿；4—填料函；5—支架； 6—閥桿螺母；7—填料壓板；8—填料壓套； 9—填料；10—填料墊

　　Y形閥體屬于直流流道。
