有填料或波紋管密封的電磁閥一般使用在深冷和高溫（-100～250℃）工作介質的管路系統中，用填料或波紋管密封電磁閥的閥桿，結構類似電動或啟動控制閥。如下圖所示。

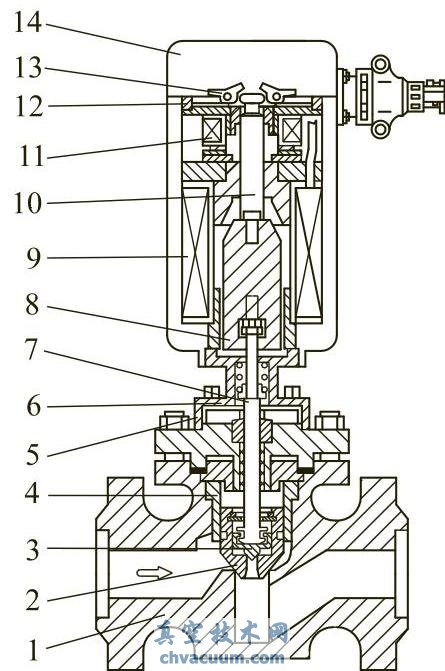

圖 有填料或波紋管密封的電磁閥

1—閥體；2—活塞；3—小閥；4—缸套； 5—密封；6—壓蓋法蘭；7—閥桿；8—動鐵芯；9—開閥線圈；10—懸掛桿；11—關閥線圈； 12—關閥動鐵芯；13—卡子；14—線圈外殼

　　有填料或波紋管密封的電磁閥一般采用機械自鎖方式，瞬間通電的結構，也有采用杠桿力開關的結構，因在開閥時必須克服閥桿填料密封的摩擦力或波紋管的反作用力，故需電磁力很大（有的電磁閥使用功率達8kW以上）。由于采用自鎖型結構，實際功耗并不大。

　　該類電磁閥具有結構復雜、外形尺寸大、易從填料處泄漏、維修難、價格高等缺點。其優點是耐高低溫、使用范圍廣、開閥與關閥瞬間通電（1～5s），可達到節能目的。

　　機械自鎖電磁閥的電磁頭部分一般由兩個線圈組成，開、關閥各一個線圈，閥桿的起落帶有機械自鎖裝置，閥體組與電磁頭之間是用填料或波紋管隔開。閥體組結構類似反沖式電磁閥的結構。

　　有填料或波紋管密封電磁閥開閥線圈通電時，電磁力克服彈簧力吸起動鐵芯，動鐵芯帶動閥桿克服填料的摩擦力（或波紋管的彈力）向上運動并使輔閥開啟，而在活塞上下方形成壓差，主閥（活塞）依靠介質壓差開啟，使電磁閥處于開閥狀態。同時，鎖緊裝置將動鐵芯上的懸掛桿卡住，防止其回位，并同時將開閥線圈的觸點彈開，開閥線圈失電，但電磁閥能始終保持其通電時的狀態。

　　當關閥線圈通電時，電磁力吸引導磁板將動鐵芯懸掛桿上的鎖緊裝置解鎖，動鐵芯在自重和彈簧的作用下，迅速將輔閥關閉，依靠介質的壓差主閥塞回坐將電磁閥關閉。
