閘閥的常見分類

2019-12-29 真空技術網整理 閥門手冊

  閘閥有各種不同的結構形式,其主要區別是所采用的密封元件結構類型不同。根據密封元件的結構,常把閘閥分成幾種不同的類型。例如,根據結構類型分類,有平行式閘閥和楔式閘閥;根據閥桿的結構還可分為明桿(升降桿)閘閥(圖1)和暗桿(旋轉桿)閘閥(圖2)。

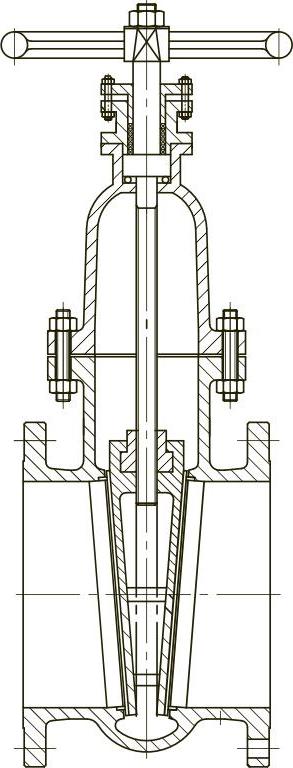

明桿平行式閘閥

圖1 明桿平行式閘閥

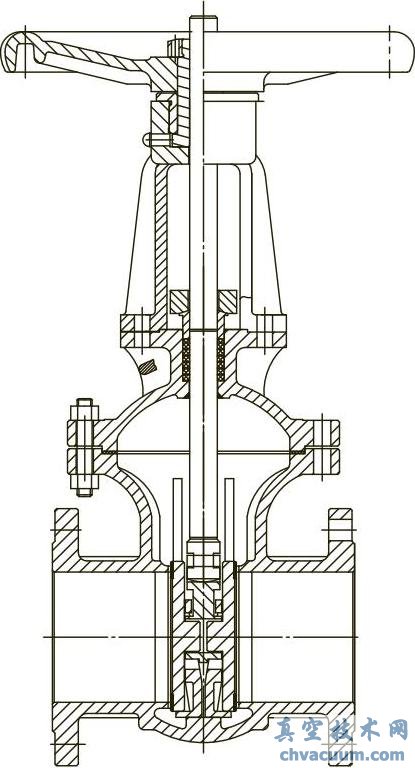

暗桿楔式閘閥

圖2 暗桿楔式閘閥

1、按閥桿分類

  閥桿是閘閥的操作部件,其作用是將啟閉力傳遞到啟閉件上。按閥桿結構類型分類,有明桿閘閥與暗桿閘閥兩種。

 、倜鳁U閘閥其閥桿梯形螺紋置于閥體之外,位于閥桿上部,通過旋轉閥桿螺母,使閥桿帶動閘板同步上升與下降來實現閥門的啟閉,因此容易識別閥門的啟閉狀態,避免誤操作。由于閥桿螺母在體腔外,有利于潤滑,同時啟閉狀態直觀明顯,因而應用廣泛。但在惡劣環境中,閥桿的外露螺紋易受損害和腐蝕,甚至影響操作。它的缺點是閥門開啟后的高度大,通常在閥門原高度的基礎上要加一個行程,因而需要很大的操作空間。

 、诎禇U閘閥閥桿螺母置于閥體內部,常被固定在閘板上,通過閥桿的旋轉使閥桿螺母帶動閘板做升降運動來完成啟閉。由于傳動用的梯形螺紋位于閥體內部,雖不受外界環境影響,但易受介質腐蝕和無法進行潤滑,開啟程度不能直接觀察,需另設指示裝置。但它的閥桿不做升降運動,所需操作空間小,故適用于位置有限管路密集的場合,如船舶、地下管道等。

2、按結構類型分類

  閘閥的結構類型通常指的是閘板的類型,閘板的類型分為楔式和平行式兩種。即閘板為楔式的稱為楔式閘閥,閘板為平行式的即為平板閘閥。
