平板閘閥的基本特點

2019-12-29 真空技術網整理閥門手冊

　　平板閘閥是一個啟閉動作為直線運動的閥門，它具有一個典型的垂直于流體的平板閉合元件，滑動切入流體而關閉。由于平板閘閥的閘板關閉時，沒有楔式閘板關閉時所產生的楔緊力，所以相對而言操作更靈活、使用壽命更長、啟閉力較小。廣泛應用于天然氣、輕質油、化工、城建、環保等行業，作切斷介質用，并適用于含硫(H2S)重油、排污及放空等系統以及流速快、雜質多、腐蝕嚴重的天然氣長輸管線。

　　平板閘閥(圖1)是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是中間帶有撐開機構的雙閘板。

平板閘閥的基本特點

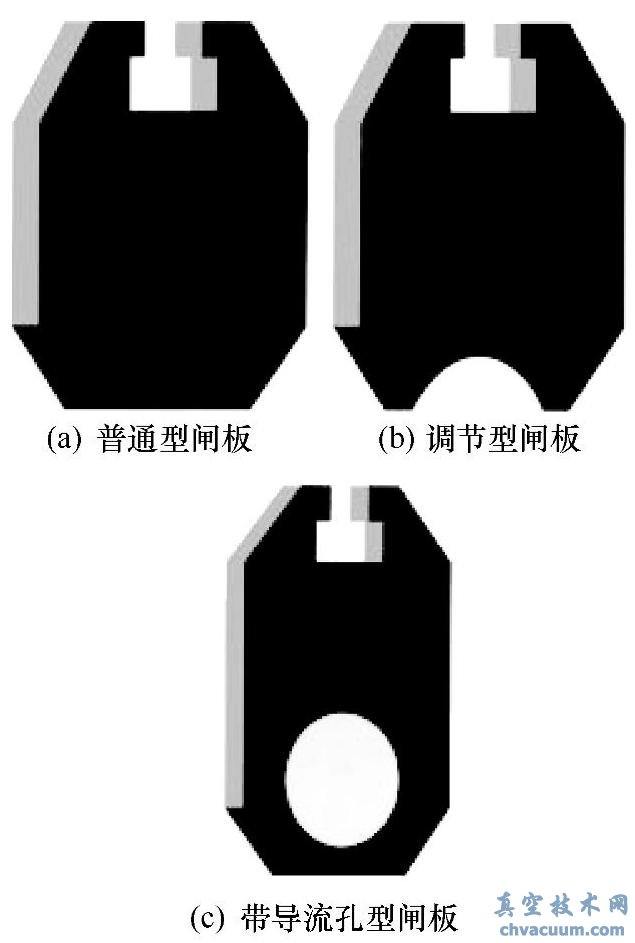

圖1 平板閘閥閘板外形圖

　　對于單閘板的平板閘閥而言，閘板與閥座間密封比壓的形成，是由介質壓力推動浮動閥座產生的。對于雙閘板平板閘閥，兩閘板間的撐開機構可以形成預緊比壓，以補充密封比壓。

　　平板閘閥能很好地適用于清潔流體。如果介質中夾帶有固體顆粒，則會加劇密封面的磨損，造成泄漏。閥座帶有彈簧負載的結構，能適應有明顯的溫度變化以及閥體可能變形的工況。

　　平板閘閥的優點是全開時，幾乎等同于一段相同長度的管道，因此介質通過閥門的壓力損失很小，閥門的流量系數(CV值)很高。帶導流孔的平板閘閥[圖2-6(c)]安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因此平板閘閥也能使用于帶懸浮顆粒的介質管路中。啟閉中平板閘閥的密封面實際上是自動定位的，閥座密封面一般不會受到閥體熱變形的損壞，而且即使閥門在冷態下關閉，升溫后其熱伸長也不會使密封面受到過載。無導流孔的平板閘閥[圖2-6(a)]，不要求閘板的關閉位置有較高的精度，因此可用閥門行程來控制其啟閉位置。

　　平板閘閥在閥門關閉時密封力會達到最大值，同時閥門的壓力損失也會接近最大值，但相互作用時的密封區域，只是總密封區域的一部分。當閘板大致移動到閥門關閉位置的3/4時，介質易使閘板向閥座孔傾斜，此時，閥座孔與閘板最外端就會發生磨損。為了保證密封力和允許范圍內閥座的磨損量，因此要綜合考慮，設計出合適的閥座寬度。

　　帶導流孔的閘板又分為常開型和常閉型，如圖2所示。

平板閘閥的基本特點

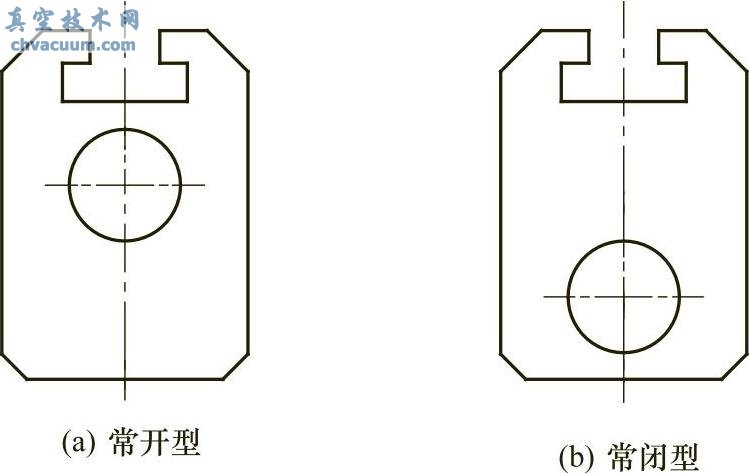

圖2 帶導流孔的閘板分類

　　常開型導流孔開在閘板上方，常閉型導流孔開在閘板下方，為了保證順時針轉動手輪關閉閥門的原則，對常開型應選用右旋梯形螺紋閥桿，對常閉型選用左旋梯形螺紋閥桿。

　　平板閘閥的缺點是當介質壓力低時，形成的密封比壓不足以達到金屬密封面的密封必須比壓，需要通過結構設計，增加預緊比壓；相反當介質壓力高時，形成的密封比壓可能又會過大，當密封副之間又缺少潤滑時，啟閉頻繁就可能使密封面磨損過大。另一個不足是，閘板在切斷高速和高密度介質流時，會產生劇烈振動。一般只能垂直安裝在管道上。

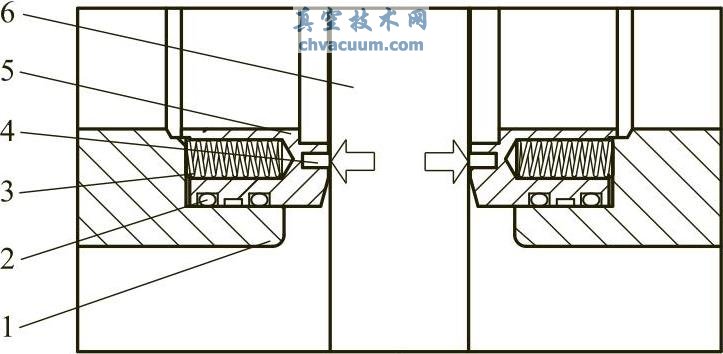

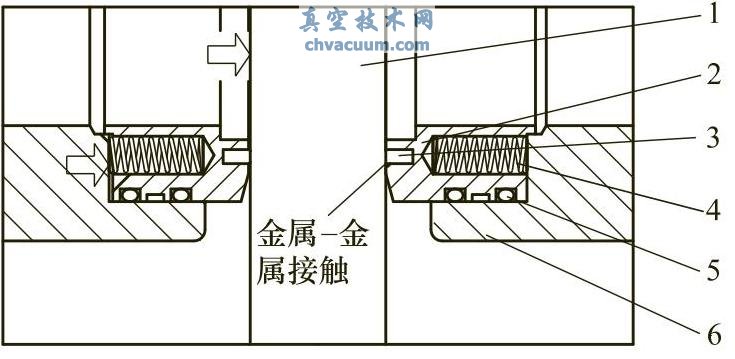

　　密封性能：閥座設計成雙O形圈及彈簧加載結構。無論是高壓、低壓均能提供很好的密封，PTFE(聚四氟乙烯)軟密封提供基本的密封，當PTFE被破壞后可通過閘板和閥座金屬接觸提供第二道密封。

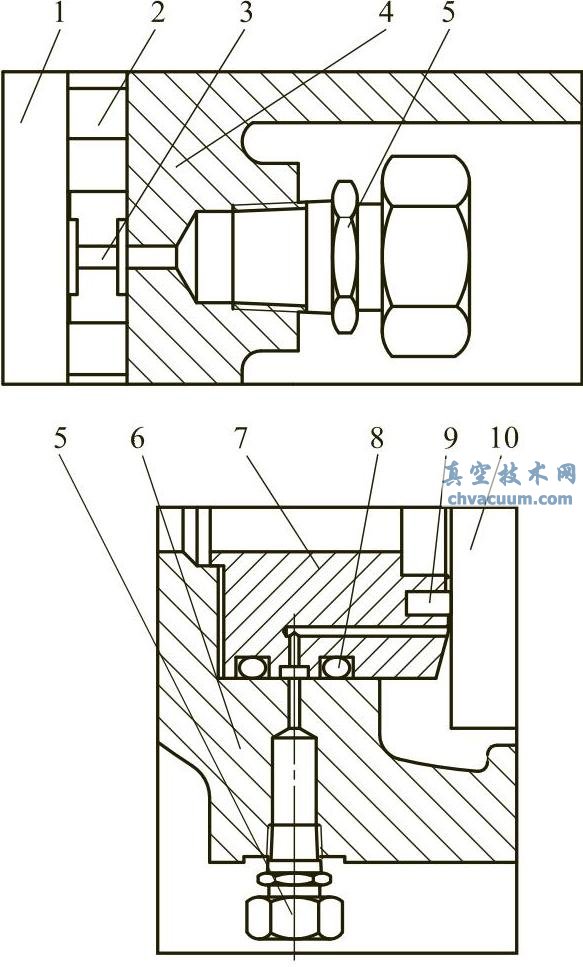

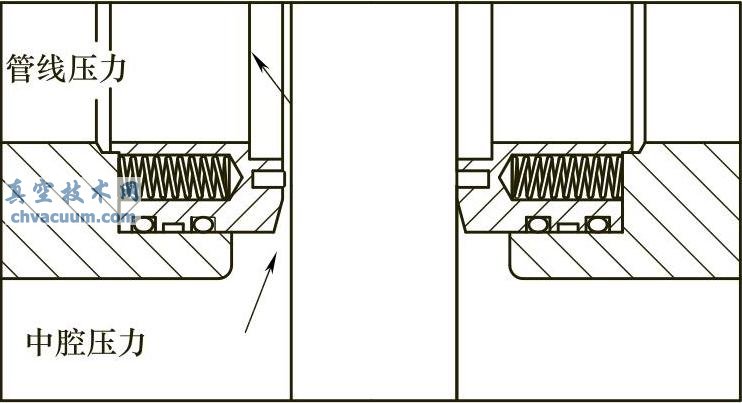

　　雙阻斷泄放功能(圖3)：當閥門打開或關閉時，閥門中腔不會泄漏來自上游和下游的介質，便于中腔排放和檢漏。

平板閘閥的基本特點
